Lec1-5

基本完全由Claude Sonnet4.6生成.

Preparations

本地MySQL启动：

$ sudo service mysql start  # 开启
$ sudo service mysql status # 查看状态
$ sudo service mysql stop   # 关闭
$ sudo mysql -u root -p     # 登录

基本使用：

-- 查看所有数据库
SHOW DATABASES;

-- 创建一个数据库
CREATE DATABASE mydb;

-- 使用它
USE mydb;

-- 查看所有表
SHOW TABLES;

-- 执行完退出
EXIT;

执行文件：

# 方式一：命令行直接执行
mysql -u root -p mydb < your_query.sql

# 方式二：进入 shell 后执行
mysql> SOURCE /path/to/your_query.sql;

Lec01. Relational Model

  • 为什么需要数据库：扁平文件（Flat Files）的问题

    最朴素的数据存储方式是用 CSV/文本文件存储数据（比如一个文件存所有艺术家，一个文件存所有专辑）. 这种方式有三类核心问题：

    问题类别 具体表现
    数据完整性 如何保证同一个艺术家的信息在多处一致？如何防止非法值（比如字符串存进了年份字段）？
    实现层面 每次查找都要写循环遍历，程序员负担重；多个程序同时读写同一文件怎么办？
    持久性 程序崩溃时数据写了一半怎么办？机器挂了数据还在吗？

    这就是为什么我们需要 DBMS（数据库管理系统）：一个通用的软件层，替我们解决这些问题

  • DBMS = 让应用程序能够存储和查询数据库中信息的软件.

    核心概念区分：

    • 数据模型（Data Model）：描述数据的一套抽象概念. 常见的有关系模型、NoSQL（键值/文档/图）、向量模型等.

    • Schema（模式）：用某个数据模型对一批具体数据的描述，定义了数据的结构和约束.

  • Relational Model：

    IBM 的 Ted Codd 在 1969 年提出关系模型，用来解决"物理层一改，应用就崩"的问题.

    关系模型定义了三件事：

    1. Structure → 用关系(表)来描述数据，与物理存储无关
    2. Integrity → 数据必须满足约束（如年龄不能为负数）
    3. Manipulation → 声明式 API，只说"我要什么"，不说"怎么找"

    关键概念：

    概念 解释
    Relation（关系） 一张无序的表，存储实体及其属性的关系
    Tuple（元组） 表中的一行，即一条记录
    Attribute（属性） 表中的一列，有对应的值域（Domain）
    Primary Key 唯一标识一行的属性（或属性组）
    Foreign Key 一张表中指向另一张表主键的属性，建立表间关联
    Constraint（约束） 用户定义的、数据库实例必须满足的条件
    NULL 特殊值，表示该属性未定义

    关系模型的核心价值：数据独立性(data independence) 用户/应用只关心高层逻辑，底层物理存储怎么优化是 DBMS 自己的事，且物理层变化不会破坏应用.

  • DML：操作数据的语言

    两类风格：

    • 过程式（Procedural）：你告诉系统"怎么做"（如用 for 循环扫描记录数）

    • 声明式（Declarative）：你告诉系统"要什么"（如 SELECT COUNT(*) FROM artist），系统自己决定怎么执行——这正是 SQL 的风格

  • Relational Model：查询的数学基础

    关系代数是一组基础操作符，每个操作符接收一或多个关系作为输入，输出一个新的关系. SQL 的底层语义正是基于关系代数.

操作符 符号 含义 SQL 对应
选择 Select σ 按谓词过滤行 WHERE
投影 Projection π 选取特定列 SELECT 列名
并 Union ∪ 合并两个关系的所有行 UNION ALL
交 Intersection ∩ 两个关系中都出现的行 INTERSECT
差 Difference − 在第一个中但不在第二个中的行 EXCEPT
笛卡尔积 Product × 所有行的组合 CROSS JOIN
连接 Join ⋈ 按共同属性相等连接两个关系 JOIN ... USING

  • 关系代数的重要启示：查询优化

    同一个查询结果可以有多种计算顺序，但效率天差地别：

    σ(b_id=102)(R ⋈ S)   ← 先 Join 10亿行，再过滤
R ⋈ (σ(b_id=102)(S)) ← 先把 S 过滤到1行，再 Join ✅ 快得多

    SQL 是声明式的，你只写"我要 b_id=102 的连接结果"，DBMS 的查询优化器负责选择最优执行计划. 这就是关系模型强大的原因

  • 其他数据模型

    Notes 1 末尾还介绍了两个现代常见模型：

    • 文档模型（Document Data Model）：用 JSON/XML 表示层次化的键值对，适合半结构化数据（MongoDB 等）. 但仍有扁平文件时代的很多老问题.

    • 向量模型（Vector Data Model）：存储一维数组，支持最近邻搜索（ANN），主要用于 ML embedding 的语义检索（如 pgvector）.

  • 核心脉络：

扁平文件(flat file)的缺陷
    ↓
需要 DBMS 来解决完整性/并发/持久性问题
    ↓
早期 DBMS 过程式，物理耦合严重
    ↓
Ted Codd 提出关系模型：声明式 + 数据独立性
    ↓
关系代数给了 DBMS 查询优化的数学基础
    ↓
SQL = 声明式语言，DBMS = 优化执行引擎

Lec02. Modern SQL

SQL 概述

SQL 是一种 declarative query language（声明式查询语言）. 和 C/Fortran 这类 imperative language（命令式语言） 不同，你只需要告诉 SQL "我要什么结果"，而不需要说明"怎么去做".

ZJU Lec 3 和 CMU 15-445 都把 SQL 分成三大类：

类别 全称 主要命令 中文说明
DDL Data Definition Language CREATE, ALTER, DROP schema definition for tables, indexes, views etc.（定义表结构、索引、视图）
DML Data Manipulation Language SELECT, INSERT, UPDATE, DELETE 操作数据
DCL Data Control Language GRANT, REVOKE Security and Access controls（权限控制）

重要区别（CMU 15-445 强调）：关系代数（Relational Algebra）是基于 set（集合，不允许重复），而 SQL 实际上基于 bag（多重集，允许重复），除非你用 DISTINCT 去重.

DDL — Data Definition Language

  • Domain Types（数据类型）
char(n)          -- Fixed-length string，固定长度字符串
varchar(n)       -- Variable-length string，可变长度
int              -- Integer，整数
numeric(p, d)    -- Fixed-point number，例如 numeric(8,2) = 最多8位，小数2位
float(n)         -- Floating-point，浮点数
date             -- 日期，如 '2007-02-27'
timestamp        -- 日期+时间，如 '2011-03-17 11:18:16'
  • CREATE TABLE
CREATE TABLE branch (
    branch_name  char(15)  NOT NULL,
    branch_city  varchar(30),
    assets       numeric(8, 2),
    PRIMARY KEY  (branch_name),
    CHECK        (assets >= 0)
);

这里涉及三个 Integrity Constraints（完整性约束）：

  • NOT NULL — 属性不能为空
  • PRIMARY KEY (A1, ..., An) — 声明主键（自动隐含 NOT NULL）

  • CHECK (P) — 对属性值加条件限制

  • ALTER TABLE / DROP TABLE

-- 增加属性
ALTER TABLE loan ADD loan_date date;

-- 删除属性（不是所有数据库都支持）
ALTER TABLE branch DROP branch_city;

-- 删除整张表（危险！不可逆！）
DROP TABLE branch;
  • CREATE INDEX（索引）
CREATE INDEX b_index ON branch (branch_name);

-- UNIQUE INDEX 相当于声明一个 candidate key（候选键）
CREATE UNIQUE INDEX uni_acnt_index ON account (account_number);

Basic Structure of SELECT

ZJU Lec 3 的核心模板：

SELECT A1, A2, ..., An
FROM   r1, r2, ..., rm
WHERE  P

这等价于关系代数（Relational Algebra）表达式：

\[\Pi_{A_1, A_2, ..., A_n}(\sigma_P(r_1 \times r_2 \times ... \times r_m))\]

即：先做 Cartesian Product（笛卡尔积），再用 WHERE 做 Selection（σ 选择），最后用 SELECT 做 Projection（π 投影）.

SELECT 子句的关键语法：

DISTINCT（去重）vs ALL（保留重复，默认）：

SELECT DISTINCT branch_name FROM loan;  -- 去重（SQL 默认是 bag，这里强制 set）
SELECT ALL branch_name FROM loan;       -- 保留重复（等同不写 ALL）

Rename operation — AS 子句：

-- Column rename（列重命名）
SELECT borrower.loan_number AS loan_id, amount
FROM borrower, loan
WHERE borrower.loan_number = loan.loan_number;

-- Tuple variable（元组变量）：用于同一张表的自连接
SELECT DISTINCT T.branch_name
FROM branch AS T, branch AS S
WHERE T.assets > S.assets AND S.branch_city = 'Brooklyn';

String operations（字符串操作）：

-- LIKE：模糊匹配，% 匹配任意子串，_ 匹配单个字符
SELECT customer_name FROM customer
WHERE customer_name LIKE '%泽%';

-- Escape character：匹配字面量 %
LIKE 'Main\%' ESCAPE '\';

-- Concatenation（字符串拼接）：||
SELECT '客户名=' || customer_name FROM customer;

Set Operations

-- UNION：合并并去重（相当于集合的 ∪）
(SELECT customer_name FROM depositor)
UNION
(SELECT customer_name FROM borrower);

-- UNION ALL：合并但保留重复
(SELECT ...) UNION ALL (SELECT ...);

-- INTERSECT：取交集（∩）
(SELECT ...) INTERSECT (SELECT ...);

-- EXCEPT：取差集（−）
(SELECT ...) EXCEPT (SELECT ...);

Aggregate Functions — 聚合函数

CMU 15-445 和 ZJU 的内容高度一致：

函数 说明
AVG(col) 平均值
MIN(col) 最小值
MAX(col) 最大值
SUM(col) 求和
COUNT(col) 计数（COUNT(*) 统计所有行，包括 null）

重要例子（来自 ZJU 银行数据库）：

-- Example 1: 每个 branch 的平均账户余额，只保留平均值 > 1200 且在 Brooklyn 的
SELECT A.branch_name, AVG(balance)
FROM account A, branch B
WHERE A.branch_name = B.branch_name AND branch_city = 'Brooklyn'
GROUP BY A.branch_name
HAVING AVG(balance) > 1200;

WHERE vs HAVING 的区别（重点考点）：

  • WHERE：在 grouping 之前过滤 rows（行）
  • HAVING：在 grouping 之后过滤 groups（组）
  • 聚合函数不能直接出现在 WHERE 子句中！

Null Values — 空值处理

这是 SQL 中最容易出错的地方.

-- 检测 null
SELECT loan_number FROM loan WHERE amount IS NULL;
-- 注意：WHERE amount = NULL 是错的！= null 永远是 unknown，不是 true

-- 任何与 null 的算术运算结果都是 null
-- 5 + null → null

-- 三值逻辑（Three-valued logic）：true / false / unknown
-- unknown AND true  = unknown
-- unknown OR true   = true      ← 注意！
-- unknown AND false = false     ← 注意！
-- NOT unknown       = unknown

聚合函数的 null 行为：除了 COUNT(\*)，其他聚合函数（AVG, SUM, MIN, MAX）会自动忽略 null 值.

Nested Subqueries

这是浙大 Lec 3 最重量级的部分之一.

  • IN / NOT IN
-- 找有存款也有贷款的客户
SELECT DISTINCT customer_name
FROM borrower
WHERE customer_name IN (SELECT customer_name FROM depositor);

-- 找有贷款但没有存款的客户
SELECT DISTINCT customer_name
FROM borrower
WHERE customer_name NOT IN (SELECT customer_name FROM depositor);
  • SOME / ALL（集合比较）
操作 含义
> SOME (subquery) 大于子查询结果中的某一个（∃）
> ALL (subquery) 大于子查询结果中的所有（∀）
= SOME 等价于 IN
<> ALL 等价于 NOT IN
-- 找 assets 比 Brooklyn 某一个 branch 还大的所有 branch
SELECT branch_name FROM branch
WHERE assets > SOME (
    SELECT assets FROM branch WHERE branch_city = 'Brooklyn'
);

-- 找 assets 比 Brooklyn 所有 branch 都大的 branch
SELECT branch_name FROM branch
WHERE assets > ALL (
    SELECT assets FROM branch WHERE branch_city = 'Brooklyn'
);
-- 等价写法（CMU 风格）：
WHERE assets > (SELECT MAX(assets) FROM branch WHERE branch_city = 'Brooklyn')
  • EXISTS / NOT EXISTS
-- exists r ⟺ r ≠ ∅（子查询结果非空则为 true）
-- not exists r ⟺ r = ∅

-- 经典例子：找在 Brooklyn 每一个 branch 都有存款的客户
-- 逻辑：不存在 Brooklyn 的某个 branch，让该客户没有存款账户
SELECT DISTINCT S.customer_name
FROM depositor AS S
WHERE NOT EXISTS (
    (SELECT branch_name FROM branch WHERE branch_city = 'Brooklyn')
    EXCEPT
    (SELECT DISTINCT R.branch_name
     FROM depositor AS T, account AS R
     WHERE T.account_number = R.account_number
       AND S.customer_name = T.customer_name)
);

Views

-- 创建视图（Create View）
CREATE VIEW all_customer AS
    (SELECT branch_name, customer_name
     FROM depositor, account
     WHERE depositor.account_number = account.account_number)
    UNION
    (SELECT branch_name, customer_name
     FROM borrower, loan
     WHERE borrower.loan_number = loan.loan_number);

-- 使用视图（像普通表一样查询）
SELECT customer_name FROM all_customer
WHERE branch_name = 'Perryridge';

-- 删除视图
DROP VIEW all_customer;

Views 的两大好处（ZJU 强调）：

  1. Security（安全性）：隐藏敏感字段，只暴露必要数据
  2. Logical data independence（逻辑数据独立性）：底层表结构变化时，上层应用可以通过视图保持不变

WITH clause — 公共表表达式（CTE）

CMU 15-445 称之为 Common Table Expressions (CTE)，ZJU 称之为 With clause（局部视图）：

-- 找所有余额最大的账户（ZJU Banking 例子）
WITH max_balance(value) AS (
    SELECT MAX(balance) FROM account
)
SELECT account_number
FROM account, max_balance
WHERE account.balance = max_balance.value;

-- 更复杂的例子：找总余额高于平均总余额的 branch
WITH branch_total(branch_name, a_bra_total) AS (
    SELECT branch_name, SUM(balance)
    FROM account
    GROUP BY branch_name
),
total_avg(value) AS (
    SELECT AVG(a_bra_total) FROM branch_total
)
SELECT branch_name, a_bra_total
FROM branch_total A, total_avg B
WHERE A.a_bra_total >= B.value;

CMU 15-445 还介绍了 Recursive CTE（递归公共表表达式），让 SQL 具备图灵完备性：

-- 打印 1 到 10（CMU 例子）
WITH RECURSIVE cteSource(counter) AS (
    (SELECT 1)
    UNION
    (SELECT counter + 1 FROM cteSource WHERE counter < 10)
)
SELECT * FROM cteSource;

Joined Relations

这是 ZJU Lec 3 末尾的重点，ZJU 的分类非常清晰：

Join 类型总结（结合 ZJU 表格）：

Join type 说明
NATURAL INNER JOIN 以同名属性等值连接，只输出匹配成功的元组
NATURAL LEFT OUTER JOIN 左表全部保留，右表不匹配的用 null 填充
NATURAL RIGHT OUTER JOIN 右表全部保留，左表不匹配的用 null 填充
FULL OUTER JOIN 两边都保留，不匹配的互相用 null 填充

非自然连接（ON condition）： 保留结果中的重名属性，不自动去重

-- 例子：loan INNER JOIN borrower ON loan.loan_number = borrower.loan_number
SELECT * FROM loan INNER JOIN borrower
ON loan.loan_number = borrower.loan_number;
-- 结果含两列 loan_number（来自两张表），不合并

-- 用 USING 则只保留一列
SELECT * FROM loan FULL OUTER JOIN borrower USING (loan_number);

Window Functions（窗口函数）

ZJU Lec 3 没有涵盖这部分，但 CMU 15-445 Lecture #02 有详细讲解，属于 Modern SQL 的重要内容：

Window function 像聚合函数，但不把行合并成一行——每行都保留，并获得一个基于窗口计算的值.

-- ROW_NUMBER：为每行编号（按 cid 分组）
SELECT cid, sid, ROW_NUMBER() OVER (PARTITION BY cid)
FROM enrolled ORDER BY cid;

-- RANK：找每门课第二高成绩的学生
SELECT * FROM (
    SELECT *, RANK() OVER (PARTITION BY cid ORDER BY grade ASC) AS rank
    FROM enrolled
) AS ranking
WHERE ranking.rank = 2;

PARTITION BY = 分组（类似 GROUP BY，但不合并行）；ORDER BY 在 OVER 内部控制排名顺序.

[!NOTE]

综合例题解析（ZJU Lec 3 末尾例题）

以下是 ZJU 给出的学生数据库例题，用来综合练习：

student(student-no, student-name, sex, age, dept-name)
course(course-no, course-name, credit)
study(student-no, course-no, score)

(1) 找学过 'Database System' 的学生姓名，按成绩升序排列：

SELECT student_name
FROM student S, study T, course C
WHERE S.student_no = T.student_no
AND T.course_no = C.course_no
AND course_name = 'Database System'
ORDER BY score ASC;

(2) 找 'Database System' 得分最高的学生：

SELECT student_name
FROM student S, study T, course C
WHERE S.student_no = T.student_no
AND T.course_no = C.course_no
AND course_name = 'Database System'
AND T.score >= (
   SELECT MAX(score)
   FROM study T2, course C2
   WHERE T2.course_no = C2.course_no
     AND course_name = 'Database System'
);

(3) 找平均分最高的课程（Method 2: WITH clause）：

WITH course_avg(course_no, score_avg) AS (
 SELECT course_no, AVG(score)
 FROM study
 GROUP BY course_no
)
SELECT course_name
FROM course
WHERE course_no IN (
 SELECT course_no
 FROM course_avg
 WHERE score_avg = (SELECT MAX(score_avg) FROM course_avg)
);

总结：核心考点

主题 关键点
执行顺序 FROM → WHERE → GROUP BY → HAVING → SELECT → DISTINCT → ORDER BY
HAVING vs WHERE WHERE 过滤行（分组前），HAVING 过滤组（分组后）
NULL 三值逻辑（true/false/unknown），用 IS NULL 而非 = NULL
子查询 IN/NOT IN，SOME/ALL，EXISTS/NOT EXISTS，UNIQUE
SOME vs ALL = SOME ≡ IN；<> ALL ≡ NOT IN
View vs WITH VIEW 全局可见，WITH 子句局部使用，语义等价
JOIN 类型 INNER（只匹配），OUTER（保留未匹配行，补 null），NATURAL（同名属性等值）
CMU 补充 Window Functions（ROW_NUMBER,RANK），Recursive CTE

Lec03. Storage I

这一讲的核心问题是：数据库是怎么把数据存在磁盘上的？DBMS 又是怎么管理这些数据的？

Storage Hierarchy

首先理解一个基本事实：不同存储介质的速度差距极大.

这就是著名的 Storage Hierarchy（存储层次结构）：关键区分：Volatile vs Non-volatile（易失性 vs 非易失性）

  • Volatile（易失性）：断电数据就消失 → CPU Registers, Caches, DRAM
  • Non-volatile（非易失性）：断电数据保留 → SSD, HDD, Network Storage

storage_hierarchy

DBMS 关心的核心问题：数据库的数据量通常远超 DRAM 容量，所以必须在磁盘和内存之间高效地移动数据.

DBMS vs. OS（为什么 DBMS 不信任操作系统？）

你可能会想：操作系统本来就有 Virtual Memory 机制（虚拟内存），为什么 DBMS 不直接用？

答案："The operating system is not your friend."（OS 不是你的朋友）

具体来说，OS 提供了 mmap（内存映射文件），可以把磁盘文件直接映射到进程的地址空间，看起来很方便. 但问题在于：

问题 说明
Page fault 阻塞 如果 mmap 碰到 page fault，整个进程被阻塞，DBMS 无法继续处理其他 query
OS 不了解 DBMS 访问模式 OS 不知道哪些 page 会被访问，做出的换页决策不如 DBMS 自己聪明
写操作不安全 不能保证 correctness 和 transaction 语义

DBMS 宁愿自己管理：它知道哪些 page 会被用到、什么时候应该换出、怎么保证 durability.

OS 提供的三个工具（如果必须用的话）：

  • madvise：告诉 OS 你即将读哪些 page（让 OS 提前预读）
  • mlock：锁住某段内存，不让 OS 把它换到磁盘
  • msync：强制把某段内存刷回磁盘

但 CMU 15-445 的建议是：不要在 DBMS 中用 mmap.

File Storage（文件存储）

DBMS 把数据库存成磁盘上的文件.

  • OS 不知道这些文件里装的是什么（它只是看到一堆二进制）
  • 有些 DBMS 用一个大文件（如 SQLite），有些用多个文件的层次结构
  • DBMS 用自己的 proprietary format（私有格式），只有该 DBMS 能解读
  • Storage Manager（存储管理器） 负责管理这些文件，将文件表示为 pages 的集合

Database Pages（数据库页）

DBMS 把文件划分成固定大小的块，叫做 Page（页）.

一个 Page 可以存：tuples（行数据）、indexes（索引）、log records 等. 大多数 DBMS 不把不同类型的数据混在同一个 page 里.

三种不同层面的 Page，注意区分：

3ptypes

为什么 Database Page 大小很重要

  • Read-heavy workload（读密集型）：倾向用更大的 page（≥1 MB），一次读更多数据，I/O 效率高
  • Write-heavy workload（写密集型）：倾向用更小的 page（4–16 KB），减少每次写的开销

每个 page 有一个 unique page ID. DBMS 内部有一层 indirection layer（间接层），把 page ID 映射到具体的文件路径和 offset（偏移量）. 上层只需说"我要 page #42"，Storage Manager 自己去找对应的文件位置.

Database Heap（堆文件）

如何在磁盘上组织这些 pages？最常见的方式叫 Heap File Organization.

Heap File = an unordered collection of pages where tuples are stored in random order. （无序的 page 集合，tuple 以任意顺序存储）

为了让 DBMS 能快速找到某个 page，需要一个 Page Directory（页目录）：

heap_file_page_directory

Page Directory 追踪的元数据包括：

  • 每个 page 在磁盘上的位置（文件路径 + offset）
  • 每个 page 的剩余空闲空间大小
  • 哪些 page 是完全空的（free/empty pages）

Page Layout（页面内部结构）

每个 page 内部有两部分：Header（头部元数据）+ 实际数据.

Header 包含：

  • Page size（页大小）
  • Checksum（校验和，用于检测数据损坏）
  • DBMS version（版本信息）
  • Transaction visibility（事务可见性信息）

数据布局有三种方案，Note 3 重点讲第一种：Tuple-Oriented（元组导向）.

Slotted Pages（槽页）——最主流的设计

这是当前 DBMS 中最常用的 tuple 存储方式：

slotted_page_layout

Slotted Page 的工作原理：

  • Slot Array（槽数组） 从 page 头部向右增长，每个 slot 记录对应 tuple 的起始 offset
  • Tuple data 从 page 尾部向左增长
  • Page is full（满页）：当 slot array 和 tuple data 相遇时
  • 好处：删除 tuple 只需把 slot 标记为无效，不用移动其他 tuple；tuple 在 page 内可以移动（更新 slot 中的 offset 即可），上层只看 slot 号

Record IDs（记录标识符）

DBMS 给每个 tuple 分配一个 Record ID（RID / tuple ID），代表它在数据库中的物理位置.

最常见的格式：

Record ID = (page_id, slot_number)

例如：RID = (page #5, slot #3) → 第5页的第3个槽位里的 tuple.

⚠️ 应用层（application）不能依赖这些 ID！因为 DBMS 内部可能移动 tuple（如 compaction），RID 会变.

Tuple Layout（Tuple 内部结构）

一个 Tuple 本质上就是一段字节序列（sequence of bytes）. DBMS 负责把这些字节解释成有意义的属性值.

Tuple 的组成：

tuple_layout

重要细节：

  • Attributes（属性）按你 CREATE TABLE 时定义的顺序存储
  • 属性必须 word aligned（字节对齐），所以可能有 padding（填充字节）
  • Tuple Header 不存储 schema 信息（schema 在 system catalog 里另外存）
  • 大多数 DBMS 不允许 tuple 超过一个 page 的大小

Data Representation（数据类型的实际存储）

不同数据类型在 DBMS 中的物理存储方式：

类型 存储方式 注意事项
INTEGER / BIGINT / SMALLINT C/C++ native int 格式 直接存
FLOAT / REAL IEEE-754 浮点数 不精确，但速度快
NUMERIC / DECIMAL Fixed-point decimal 任意精度，但较慢
VARCHAR / TEXT / BLOB 长度前缀 + 数据字节 变长类型
TIME / DATE / TIMESTAMP 64-bit integer（Unix epoch 以来的毫秒/微秒数） 统一成整数存储

关于大型数据（Overflow & External Storage）：

当 VARCHAR/BLOB 数据太大，放不进一个 page 时：

  • Overflow Pages（溢出页）：用单独的页存超长数据，tuple 内只存一个指向溢出页的 record ID
  • External Value Storage（外部存储）：部分系统允许把超大 value 存到外部文件（像 BLOB），DBMS 无法保证这些文件的 durability 和 transaction 语义

Null Data Types（NULL 值的三种存储方式）

NULL 是一个特殊值，不能直接用整数或浮点数表示. DBMS 有三种方法处理：

  1. Null Column Bitmap Header（位图，最主流）：在 tuple header 里用一个 bitmap，每一位对应一个列，置 1 表示该列为 NULL. Row-store 最常用.
  2. Special Values（特殊占位符）：为某个数据类型选一个特殊值表示 NULL，例如用 INT32_MIN（即 -2147483648）表示 NULL. Column-store 常用.
  3. Per-Attribute Null Flag（每属性标记位）：每个属性旁边存一个 bit 标记是否为 NULL. 缺点是每个 bit 都需要填充对齐，浪费空间，因此不常用.

整体思路图：

总结：Note 3 的核心考点

概念 关键记忆点
Storage Hierarchy 越靠近 CPU 越快越贵越小；DRAM 以下为非易失
DBMS vs OS 不用 mmap；DBMS 比 OS 更了解自己的访问模式
Database Page Fixed-size block, has unique page ID, 1–16 KB
Three Page Levels Hardware page (4KB) / OS page (4KB) / DB page (1-16KB)
Heap File Unordered collection of pages; managed by page directory
Slotted Pages Slot array grows →, tuple data grows ←; most common layout
Record ID = (page_id, slot_number); physical location, app can't rely on it
Tuple Layout Header (visibility + NULL bitmap) + attribute data (ordered, word-aligned)
NULL storage Bitmap header（最主流）/ special value / per-attribute flag

Lec04. Memory & Disk Management

Note 4 的核心问题：DBMS 如何在有限的内存中高效地管理来自磁盘的 pages？

为什么需要 Buffer Pool？

回顾 Note 3 的问题：磁盘 I/O 非常慢（毫秒级），CPU 运算非常快（纳秒级）.DBMS 不可能每次访问一个 tuple 都去磁盘读一次.

解决方案：在内存中维护一个 Buffer Pool（缓冲池），就像 CPU 的 cache 一样，把常用的 disk pages 缓存在内存中.

buffer_pool_overview

Buffer Pool 本质上是 DBMS 在内存里申请的一大块区域，被切分成等大小的 Frame（帧）.每个 Frame 可以装一个 page.当 Execution Engine 需要某个 page 时，Buffer Pool Manager 负责：

  1. 检查该 page 是否已在某个 frame 里
  2. 如果有：直接返回指针（hit）
  3. 如果没有：从磁盘读入，找一个空 frame 装进去，再返回指针（miss）

Buffer Pool Metadata（缓冲池元数据）

Buffer Pool Manager 需要追踪很多信息，核心数据结构是 Page Table（页表）.

⚠️ Page Table vs. Page Directory — 极易混淆，必须分清！

Page Directory Page Table
存在哪里 磁盘（disk）上 内存（memory）中
映射关系 page_id → 磁盘上的文件+offset page_id → buffer pool 中的 frame 位置
是否需要持久化 ✅ 必须，DBMS 重启后要用 ❌ 不需要，重启后重建
在 Note 3 里讲过 ✅ Yes ❌ No（这是 Note 4 新内容）

Page Table 每个条目还额外记录：

page_table_metadata

三个关键元数据字段的意义：

① Dirty Flag（脏页标志）：某线程修改了 page 内容后，把这个 flag 置 1.在把这个 frame 腾出来（evict）之前，必须先把修改写回磁盘，否则修改就丢失了.

② Pin / Reference Counter（引用计数）：记录当前有多少个线程在访问这个 page.线程访问前要 increment，访问完 decrement.只要 pin > 0，这个 page 绝对不能被 evict.（注意：Pin 不阻止其他线程同时访问这个 page，并发控制靠 latch.）

③ Access Tracking Info：追踪谁在什么时候访问过，供 replacement policy 使用.

Locks vs. Latches

Note 4 引入了一个非常容易混淆的概念对：

Lock（锁） Latch（闩锁）
保护对象 数据库逻辑内容（tuples、tables、databases） DBMS 内部数据结构（hash table、内存区域）
持有时间 整个 transaction 期间 只在一个操作的极短时间内
是否需要 rollback ✅ 需要（事务失败要回滚） ❌ 不需要
对用户可见 ✅ 可见（用户可以查询哪些 lock 被持有） ❌ 不可见
实现方式 复杂的事务管理机制 简单的 mutex / 条件变量
类比 数据库的"大锁"，保护业务逻辑 操作系统的 mutex，保护内部结构

用中文类比：Lock 好比给整个图书馆某本书贴"借出"标签（持续时间长，需要办理归还手续）；Latch 好比图书馆员工在整理书架时说"等一下"（只占几秒，不用记录）.

Buffer Replacement Policies（页面置换策略）

当 buffer pool 满了，需要 evict 某个 frame 来腾位置放新 page，用什么策略选择哪个 frame 被 evict？

⚠️ 前提：被 pin 的 page（pin > 0）不可以被 evict！

LRU（Least Recently Used）

维护每个 page 的最近一次被访问的时间戳，每次 evict 时踢掉时间戳最旧的那个.

  • 优点：直觉上合理，刚被用过的 page 近期还会用到
  • 实现：可用排序队列维护
  • 缺点：时间戳开销大；有 sequential flooding 问题

CLOCK（LRU 的近似算法）

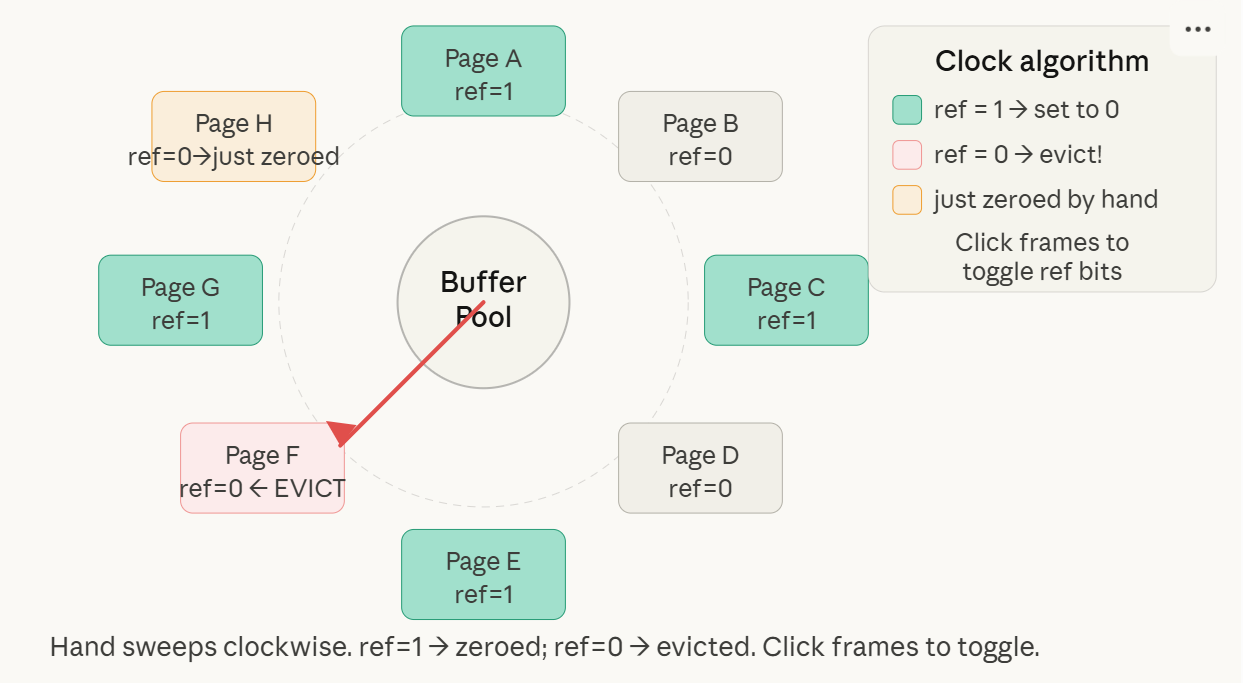

不存时间戳，只给每个 page 一个 reference bit（引用位）.所有 frames 组成一个圆形缓冲区，配合一个 "clock hand（时钟指针）"：

clock_algo

CLOCK 算法步骤：

  1. 每个 page 有一个 reference bit，初始为 0
  2. 一个 page 被访问时，把它的 ref bit 设为 1
  3. 需要 evict 时，时钟指针顺时针扫描：
    • 遇到 ref = 1 → 把它置 0，继续扫
    • 遇到 ref = 0 → evict 这个 page，把新 page 放进来，指针前进

CLOCK 的优势：不需要存真实时间戳，开销小，是 LRU 的近似.

会引发的问题：Sequential Flooding（顺序扫描洪泛）.这是LRU 和 CLOCK 都有的弱点.

Sequential Flooding（顺序扫描洪泛）：做一次全表扫描（sequential scan），会把 buffer pool 里所有"有价值"的 page 都踢走，填满大量"只用一次"的 page.

想象你有 100 个 frame，但要全表扫描一张有 10000 个 page 的表——每读一个新 page，就踢走一个旧 page.扫完后，buffer pool 里全是刚刚读过的、下次几乎不会再用的 pages，而其他查询频繁需要的 pages 全被踢走了.

在这种场景下，最近用过的 page 反而是最应该被 evict 的，LRU 的逻辑在这里是反的！

改进方案：

① LRU-K

不只记最近一次访问时间，而是记最近 K 次访问的时间戳，用访问间隔来预测下次访问时间.K 越大越准，但开销越大.还需要维护一个ghost cache（幽灵缓存），记录最近被 evict 的 page 的历史，防止 thrashing（抖动）.

MySQL 的近似实现（类似 LRU-2）：用一个单链表，但有两个入口点（old list 和 young list）：

  • 访问时 page 已在 old list → 移到 young list 头部
  • 访问时 page 不在任何 list → 放入 old list 头部
  • Evict 永远从 old list 尾部踢

② Localization（本地化置换）

DBMS 按 query / transaction 为单位决定踢哪些 page，而不是全局选择.这样一个 sequential scan 的洪泛只影响它自己的"区域"，不污染整个 buffer pool.

③ Priority Hints（优先级提示）

事务在访问 page 时告诉 buffer pool："这个 page 很重要" 或 "这个 page 用完就可以扔".buffer pool 据此调整 eviction 优先级.

④ ARC（Adaptive Replacement Cache）

IBM Research 发明的算法，同时考虑 recency（近期性） 和 frequency（频率）：

  • T1 list（Recency List）：只被访问过一次的 pages
  • T2 list（Frequency List）：被访问过至少两次的 pages
  • 目标参数 p：动态调整 T1 和 T2 的大小比例
  • 还有对应的两个 ghost list（B1, B2），记录最近被 evict 的 page 历史

当 B1 的 miss 多 → 增大 T1（更重视近期性）；当 B2 的 miss 多 → 增大 T2（更重视频率）.这样 ARC 能自适应不同访问模式.

Dirty Pages（脏页处理）

Evict 一个 page 时有两条路径：

dirty_page_eviction

Background Writing（后台写）的思路：不要等到 evict 时才慌忙写磁盘.DBMS 有一个后台线程，定期扫描 page table，把脏页悄悄写回磁盘，写完后把 dirty flag 清零.这样 evict 时大多数 page 都是干净的，走 fast path.

Buffer Pool 的其他用途

Buffer Pool 不只是用来缓存 table data，DBMS 里很多组件都需要内存：

  • Tuple Storage and Indexes（数据和索引缓存）
  • Sorting and Join Buffers（排序和 Join 时的临时缓冲区）
  • Query and Dictionary Caches（查询缓存、数据字典缓存）
  • Maintenance and Log Buffers（维护任务、Write-Ahead Log 的缓冲）

这些不一定都要通过 Buffer Pool Manager，有些可以直接用 malloc 分配内存.

Disk I/O 与 OS Cache

Direct I/O（直接 I/O）：大多数 DBMS 使用 O_DIRECT 标志，绕过 OS 的 filesystem cache.

原因：OS 有自己的 page cache，如果 DBMS 也有 Buffer Pool，那同一个 page 在内存里就有两份拷贝，既浪费内存，又出现两套 eviction 策略互相打架的问题.

PostgreSQL 是例外，它使用 OS 的 page cache（不用 O_DIRECT）.

DBMS 内部维护自己的 I/O 请求队列，按优先级排序：

  • Sequential I/O vs. Random I/O
  • Critical path task vs. Background task
  • Table vs. Index vs. Log vs. Ephemeral data
  • 事务信息、用户 SLA 等

OS 不了解这些，所以 OS 的 I/O 调度对 DBMS 来说是次优的.

⚠️ Side note：fsync 默认在出错时会静默地把 page 标记为 clean，即使实际上没有成功写到磁盘——这是一个很危险的 bug，在 PostgreSQL 的早期版本中曾造成数据损坏.

Note 4 核心考点：

概念 关键记忆点
Buffer Pool 内存中的 frame 数组，缓存磁盘 pages
Page Table in-memory hash table，page_id → frame；不需要持久化
Page Directory 在磁盘上，page_id → 文件位置；必须持久化
Dirty Flag 被修改过的 page；evict 前必须写回磁盘
Pin Counter > 0 则不可 evict；线程访问前 increment，访问后 decrement
Lock vs. Latch Lock 保护逻辑数据，持有整个 txn；Latch 保护内部结构，只持有极短时间
LRU 踢最久未访问的 page；有 sequential flooding 问题
CLOCK LRU 近似；ref bit + 时钟指针，ref=1 则清零，ref=0 则 evict
Sequential Flooding 全表扫描污染 buffer pool；LRU/CLOCK 都受影响
LRU-K / ARC 更好的 replacement 策略；考虑频率+近期性
Background Writing 后台定期刷脏页，避免 eviction 时走 slow path
Direct I/O (O_DIRECT) 绕过 OS page cache，DBMS 自己管

Lec05. Storage II

内容分两大块：Buffer Pool 优化，以及三种存储模型的深入对比（Tuple-Oriented、Log-Structured、Index-Organized）.

Note 5 解答的核心问题：除了基本的 Buffer Pool，还有哪些优化手段？存数据除了 Slotted Page，还有哪些方式，各有什么优缺点？

Part 1 — Buffer Pool Optimizations（缓冲池优化）

Note 4 讲了 Buffer Pool 的基础，Note 5 一开头就讲了四种进阶优化.

Multiple Buffer Pools（多缓冲池）

不只维护一个大 Buffer Pool，而是针对不同用途分别维护多个 Buffer Pool：

  • 按数据库分（per-database）
  • 按表分（per-table）
  • 按 page 类型分（per-page type，如 data page vs. index page）

好处：

  • 每个 pool 可以使用最适合自己数据访问模式的 replacement policy（本地策略）
  • 减少 latch contention（闩锁竞争）——多个线程不再争抢同一个 pool 的锁
  • 提升 locality（局部性）——相关数据聚集在同一个 pool 中

如何把 page 路由到对应的 pool？两种方式：

方式 做法 特点
Object IDs 把 record ID 扩展，附加一个对象标识符；维护 object → pool 的映射 精细控制，但有存储开销
Hashing 直接对 page_id 做哈希，结果决定用哪个 pool 简单均匀，通用性强

Pre-fetching（预取）

DBMS 根据查询计划，提前把即将需要的 pages 读入 buffer pool，而不是等到需要时再去磁盘取.

两种典型场景：

prefetching_scenarios注意：预取的是逻辑上的下一页（比如索引叶子节点的下一个），不一定是磁盘上物理位置相邻的 page.

Scan Sharing（扫描共享 / Synchronized Scans）

核心思想：如果两个查询都要全表扫描同一张表，何必各扫一遍？让它们共享同一个 cursor（游标）！

具体做法：

  1. Query A 开始扫描，cursor 在 page 5
  2. Query B 也要扫同一张表，DBMS 把 B 的 cursor 附加到 A 的 cursor 上，从 page 5 开始一起扫
  3. B 跟着 A 扫到末尾后，再回头扫 page 0–4（它加入时没扫到的部分）
  4. DBMS 记录 B 加入的位置，确保 B 扫到了完整的数据

前提：SQL 不保证 scan 的顺序，所以 B 拿到数据的顺序不同于从头扫也是合法的.

Buffer Pool 优化小结：

这三种优化都体现了同一个核心思想：DBMS 比 OS 更了解自己的查询计划，所以能做出更好的内存决策（eviction、allocation、pre-fetching）.

再次强调：The Operating System is not your friend.

Part 2 — 三种存储模型深度对比

Note 3 只讲了 Tuple-Oriented 的基础，Note 5 把三种存储模型全部展开讲清楚.

Tuple-Oriented Storage（元组导向存储）

这是 Note 3 讲的经典 Slotted Page 方案，复习一下操作流程：

读取一个 tuple：

  1. 查 Page Directory → 找到 page 在磁盘的位置
  2. 把 page 从磁盘读入 buffer pool
  3. 用 slot array 找到 tuple 在 page 内的 offset

插入一个 tuple：

  1. 查 Page Directory → 找一个有空余 slot 的 page
  2. 把 page 读入 buffer pool
  3. 检查 slot array 确认空间够
  4. 插入数据，更新 slot array

更新一个 tuple：

  • 如果新值放得下原来的空间 → in-place update（原地更新，快）
  • 如果新值放不下 → 把旧值标记删除，像插入新 tuple 一样重新插一份

三大问题：

tuple_oriented_problems

  • Fragmentation（碎片化）：删除 tuple 留下空洞，page 利用率下降
  • Useless Disk I/O（无效 I/O）：只改一个 tuple 也要把整个 page（可能 16 KB）都读写一遍
  • Random Disk I/O（随机 I/O）：更新分散在不同 page 的 20 个 tuple，磁盘要随机跳转 20 次，极慢

这些问题催生了下面的 Log-Structured Storage.

Log-Structured Storage（日志结构化存储）

核心思想：不在原地修改数据，只追加写日志（append-only）.磁盘永远是顺序写，彻底消灭 random write.

这个设计基于两个经典论文：Log-Structured File System (LSFS) 和 Log-Structured Merge Tree (LSM Tree)（RocksDB、Cassandra、LevelDB 都用这个）.

两个核心数据结构：

  • MemTable（内存表）：在内存中维护的有序结构，写入先到这里，速度极快
  • SSTable（Sorted String Table）：MemTable 满了之后，序列化并按 key 排序，顺序写到磁盘上；SSTable 是不可变的（immutable）

每条日志记录包含：

  • tuple_id（唯一标识符）

  • 操作类型：PUT（插入/更新）或 DELETE（删除）

  • 对于 PUT：tuple 的实际内容

    log_structured_write_path

读取流程：

  1. 先查 MemTable（内存，最新）
  2. 没找到 → 从最新的 SSTable 开始往旧的找，在每个 SSTable 内做 binary search
  3. 找到最近一条 PUT/DELETE 就是答案

这样做读很慢（需要查多层）.为了加速，维护一个 SummaryTable：

  • 每个 SSTable 的 min/max key（可以快速跳过不相关的 SSTable）
  • 每层一个 Bloom filter（布隆过滤器，O(1) 判断某 key 是否可能存在）

Compaction（压缩合并）

随着写入积累，L0 会堆满很多 SSTable，读性能下降.DBMS 周期性地运行 compaction（压缩）：用 sort-merge 把多个 SSTable 合并，只保留每个 key 的最新值.

两种 compaction 策略：

策略 说明
Universal Compaction 所有 SSTable 在同一个"universal"层，当 size 或 overlap 超过阈值时触发合并
Level Compaction 分层（L0, L1, L2…）；L0 文件小，合并升级为 L1，L1 再合并升级为 L2；同层 SSTable key 范围不重叠（L0 例外）

Log-Structured Storage 的权衡总结：

优点 缺点
✅ 写入极快（顺序写） ❌ 读可能慢（多层查找）
✅ 适合 append-only 存储（云存储、HDFS） ❌ Compaction 开销大
✅ 彻底消除 random write ❌ Write Amplification（写放大）：一次逻辑写，compaction 时可能触发多次物理写

Write Amplification（写放大）：你写了一条记录，但 compaction 时这条记录可能被读出来、重新排序、写入新 SSTable，反复多次.实际物理写入量 >> 逻辑写入量.

Index-Organized Storage（索引组织存储）

前两种方案有一个共同问题：表本身是无序的，所以需要额外的 index 来快速定位单个 tuple.

Index-Organized Storage 的想法是：直接把 tuple 数据存在索引结构里（如 B+ 树的叶子节点），索引和数据合二为一.

index_organized_storage

核心特点：

  • DBMS 把 tuple 直接存储为索引数据结构（如 B+ 树）的 value
  • Leaf node 里存的不是指向 tuple 的指针，而是 tuple 本身
  • Leaf pages 内部的 tuple 按 key 排序
  • Page 内部布局仍然类似 slotted page

好处：按 primary key 查找非常高效——走 B+ 树路径直接拿到 tuple，没有额外的一跳.

MySQL InnoDB 就是这种方案，它的主键索引叫 Clustered Index（聚簇索引），数据就按主键顺序物理存储在叶子节点里.

三种存储模型对比总结:

storage_model_comparison总结：Note 5 核心考点

概念 关键记忆点
Multiple Buffer Pools 分池管理，减少 latch contention；路由方式：Object ID 或 Hashing
Pre-fetching 根据查询计划提前读页；sequential scan 和 index scan 都用
Scan Sharing 多个查询共享一个 cursor；DBMS 记录每个查询加入的位置
Tuple-Oriented Slotted Page；in-place update；三大问题：碎片化、无效I/O、随机I/O
Log-Structured MemTable (内存) + SSTable (磁盘，immutable，sorted)；只顺序追加写
LSM Read path MemTable → L0 SSTable → L1 → …；SummaryTable + Bloom filter 加速
Compaction Sort-merge 合并 SSTable，保留最新值；Universal / Level 两种策略
Write Amplification 一次逻辑写 → compaction 触发多次物理写
Index-Organized Tuple 直接存在 B+ 树叶子节点里；按 key 排序；MySQL InnoDB 就是这样
