主要记录一下lab0的手搓过程，免得以后又忘记了Verilog里面各种东西的写法.
Warning
我使用的Vivado版本是2022.2，slides上面是2017年的版本，所以会有很多细节上的出入. 事实上，本文档也记录了很多版本出入上的困惑.
lab0包含的任务有：预热（Water_LED的仿真试验、自定义模块IP核的生成）、正式任务（基本逻辑模块的原理学习、Xilinx IP的生成）.
林芃班的验收规则：
-
流水灯仿真波形 PPT 39
-
流水灯运行结果 PPT 54
-
MUX2T1_5仿真波形 PPT 78
-
多选器控制LED运行结果 PPT 167
-
注意推荐使用
.v形式完成：通过Add Sources->Add or create design source->Create File创建所需模块，然后实现各模块功能 -
ppt79-94以及ppt142-149中自定义IP模块的封装和调用可以先做了解
-
预热¶
流水灯Water_LED的仿真代码书写¶

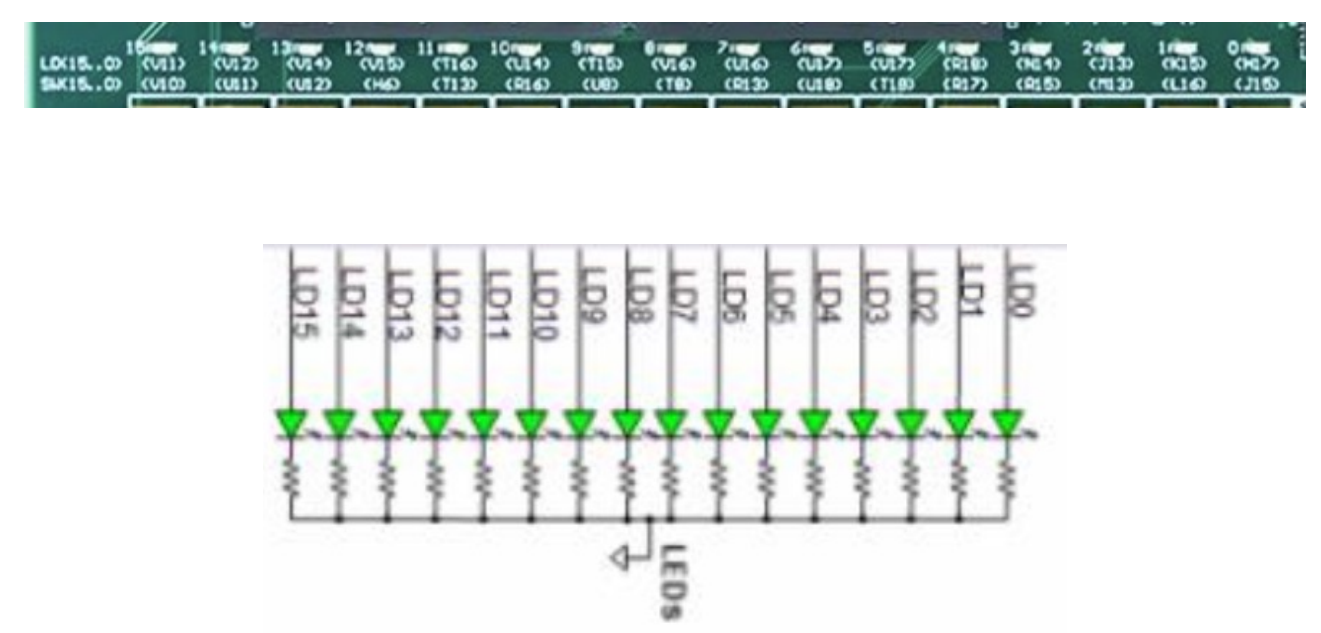

如图为NEXYS-A7上的16个并行LED流水灯原理图, 所有的阴极（负极）接地（共阴极），当阳极接高电平时点亮.
将学在浙大上给出的Water_LED.v和Water_LED_tb.v代码分别导入Vivado的Design Sources和Simulation Sources中.
首先看Water_LED.v的代码逻辑：
`timescale 1ns / 1ps
module Water_LED(
input CLK_i,
input RSTn_i,
output reg [3:0]LED_o
);
reg [31:0]C0;
always @(posedge CLK_i)
if(!RSTn_i) begin
LED_o <= 4'b1;
C0 <= 32'h0;
end
else begin
if (C0 == 32'd100_000_000) begin
C0 <= 32'h0;
if (LED_o == 4'b1000)
LED_o <= 4'b1;
else LED_o <= LED_o << 1;
end
else begin
C0 <= C0 + 1'b1;
LED_o <= LED_o;
end
end
endmodule
这段代码里面，C0是中间计数器，每计数\(10^8\)翻转一次，产生1Hz时钟来更新LED亮暗状态；
通过左移一位高电平的操作来逐一点亮LED，从而在视觉上形成流水的效果.
补全Water_LED_tb.v的代码：
module Water_LED_tb;
reg CLK_i;
reg RSTn_i;
wire [3:0]LED_o;
Water_LED Water_LED_U(
.CLK_i(CLK_i),
.RSTn_i(RSTn_i),
.LED_o(LED_o)
);
always #5 CLK_i = ~CLK_i;
initial begin
CLK_i = 0;
RSTn_i = 0;
#100 RSTn_i = 1;
//Your code here.
#4000000000 $finish;
end
endmodule
事实上只需要添加一行就行，不过记得延长一下仿真时间，否则会很快出结果且LED全为1，因为默认的\(10^6\)ps还不足以让LED产生进位.

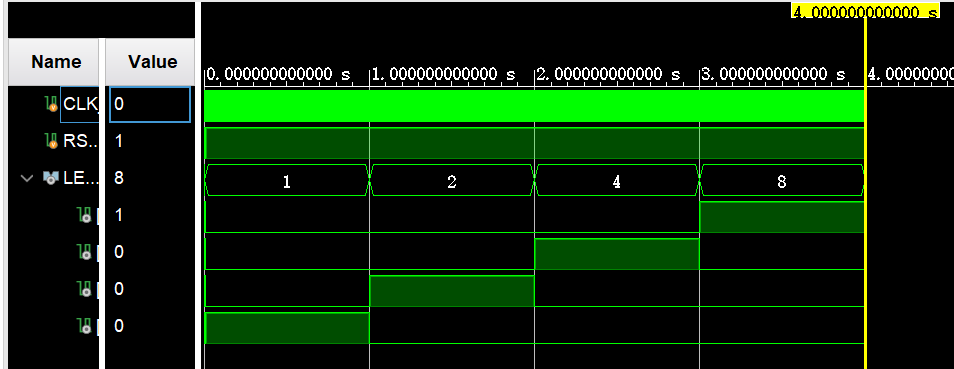

结果图大概长这样：
添加约束文件¶
添加约束文件主要是两种方法，工具约束和脚本约束，比较推荐脚本约束。
工具约束¶
上学期并没有讲过这个部分，但其实不麻烦，是在RTL Analysis的Schematic一节来完成，具体参见Slides.
脚本约束¶
你也可以直接将给出的约束文件Water_LED.xdc加入到Constraint Sources中.
set_property PACKAGE_PIN C12 [get_ports RSTn_i]
set_property IOSTANDARD LVCMOS33 [get_ports RSTn_i]
set_property PACKAGE_PIN H17 [get_ports {LED_o[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED_o[0]}]
set_property PACKAGE_PIN K15 [get_ports {LED_o[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED_o[1]}]
set_property PACKAGE_PIN J13 [get_ports {LED_o[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED_o[2]}]
set_property PACKAGE_PIN N14 [get_ports {LED_o[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED_o[3]}]
set_property PACKAGE_PIN E3 [get_ports CLK_i]
set_property IOSTANDARD LVCMOS33 [get_ports CLK_i]
实验文档里面怎么有一个不同约束文件的图？？？但是看起来并不是这次的板子，令人疑惑，是祖传的slides不修改吗？
接下来生成bitstream并program device之后就能看到流水灯效果了，是索引为3,2,1,0的四个端口出现了流水的效果.
自定义模块设计学习¶
Tips
这个模块操作过于老旧，可以不做.
IP核的生成¶
这一模块首先需要完成的任务是：利用vivado完成对MUX2T1_5的设计和封装.
首先新建一个项目，命名为MUX2T1_5，并新建MUX2T1_5.v文件，输入以下1bit MUX的代码：
module MUX2T1_5(
input[4:0]I0,
input[4:0]I1,
input s,
output [4:0] o
);
assign o = s ? I1 : I0;
endmodule
接着新建仿真文件MUX2T1_5_tb.v，输入：
module MUX2T1_5_tb(
);
reg [4:0] I0;
reg [4:0] I1;
reg s;
wire [4:0] o;
MUX2T1_5 MUX2T1_5_test(
.I0(I0),
.I1(I1),
.s(s),
.o(o)
);
initial begin
s = 0;
I0 = 0;
I1 = 1;
#50;
s = 0;
#50;
s = 1;
end
endmodule

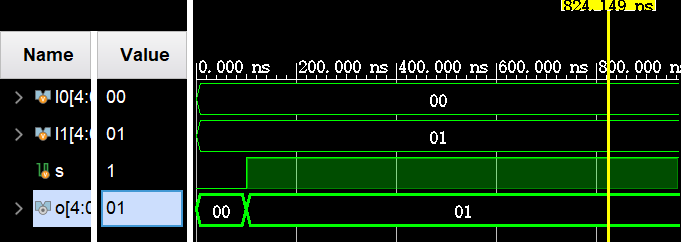

跑出来结果：
slides上面的仿真代码，从波形倒推来讲比较复杂. 看意思是只要能验证MUX的设计代码功能成立，就可以进入封装部分了.
找到上面的Tools->Create and Package New IP->Next，一路点击底下的Next>至IP Location的选择，这里我的Vivado初始路径跟slides不是很一样，slides上面要求是../mux2t1_5/mux2t1_5.srcs/sources_1/new，而我这里是../mux2t1_5/mux2t1_5.srcs，所以还得往里面切2层找到目标路径.
finish之后，在弹出的窗口中选择Review and Package->Package IP即可，这样封装就完成了.
创建IP的流程（不含源文件）¶
分为2步，一是网表文件.edf的生成，二是根据.edf文件进行IP封装.
在Settings-Synthesis-More Option中输入-mode out_of_context，这表明在该级不插入任何I/O buffers.
在综合完成之后弹出的窗口中选择Open Synthesized Design，并在底部的Tcl Console中输入：write_verilog -mode synth_stub E:/Vivadodemo/ip/MUX2T1_5.v，其中存档路径是自己选择的.
接着在Tcl Console中输入：write_edif E:/Vivadodemo/ip/MUX2T1_5.edf，将生成的两份文件放到新建的一个项目中打包成IP就可以了.
正式任务1：基本逻辑模块的原理学习、Xilinx IP的生成¶
目标：熟悉多选器、逻辑运算、数据扩展等模块的设计原理，掌握存储器的生成方法.
任务1：熟悉基本模块功能¶
熟悉基本模块功能，在Vivado环境中采用Verilog进行基本模块的设计和仿真验证.
堪称迷惑的一个部分，列举了一堆数逻涉及的模块然后不知所云地抛出了一个“参考模块功能，自行设计逻辑模块”的指示，能不能写明白一点呢？以及，在最后说让我保持端口信息一致，那你为什么一会大写一会小写一会驼峰命名一会下划线？写个实验文档这么随意吗？？？
记录一下提到的逻辑模块和他们实现用到的代码：
Tips
MUX: m位n选1的多路器
module MUXnT1_m(input [m-1:0] I0,
input [m-1:0] I1,
// etc.
input sel,
output reg [m-1:0] o
);
// Some code here.
endmodule
MUX2T1_5:
module MUX2T1_5(input [4:0] I0,
input [4:0] I1,
input sel,
output reg [4:0] o
);
always @(*) begin
if (sel == 1)
o = I1;
else
o = I0;
end
// 以下语句是错误的，因为o是reg类型，不支持assign连续赋值.
// assign o = sel ? I1 : I0;
endmodule
MUX2T1_32:
module MUX2T1_32(input [31:0] I0,
input [31:0] I1,
input sel,
output reg [31:0] o
);
always @(*) begin
if (sel == 1)
o = I1;
else
o = I0;
end
endmodule
MUX4T1_5:
module MUX4T1_5(input [1:0] s,
input [4:0] I0,
input [4:0] I1,
input [4:0] I2,
input [4:0] I3,
output reg [4:0] o
);
always @(*) begin
if (s == 2'b00)
o = I0;
else if (s == 2'b01)
o = I1;
else if (s == 2'b10)
o = I2;
else
o = I3;
end
endmodule
MUX4T1_32:
module MUX4T1_32(input [1:0] s,
input [31:0] I0,
input [31:0] I1,
input [31:0] I2,
input [31:0] I3,
output reg [31:0] o
);
always @(*) begin
if (s == 2'b00)
o = I0;
else if (s == 2'b01)
o = I1;
else if (s == 2'b10)
o = I2;
else
o = I3;
end
endmodule
MUX8T1_32:
module MUX8T1_32(input [31:0] I0,
input [31:0] I1,
input [31:0] I2,
input [31:0] I3,
input [31:0] I4,
input [31:0] I5,
input [31:0] I6,
input [31:0] I7,
input [2:0] s,
output reg [31:0] o
);
always @(*) begin
case (s)
3'b000: o = I0;
3'b001: o = I1;
3'b010: o = I2;
3'b011: o = I3;
3'b100: o = I4;
3'b101: o = I5;
3'b110: o = I6;
3'b111: o = I7;
default: o = I0; // 可选的默认情况
endcase
end
endmodule
Tips
算术函数模块
32位无进位加法器：
module add_32(input [31:0] a,
input [31:0] b,
output [31:0] c
);
assign c = a ^ b;
endmodule
32位带进位加减器：
这里c == 1时选择减法，c == 0时选择加法.
module ADC32(input [31:0] A,
input [31:0] B,
input C0,
output [32:0] S
);
wire b0 = C0 ^ 1'b0;
assign S = {1'b0,A} + {b0,B} + C0;
endmodule
32位与运算：
module and32(input [31:0] A,
input [31:0] B,
output [31:0] res
);
assign res = (A & B);
endmodule
32位或运算：
module or32(input [31:0] A,
input [31:0] B,
output [31:0] res
);
assign res = (A | B);
endmodule
32位或非运算：
module nor32(input [31:0] A,
input [31:0] B,
output [31:0] res
);
assign res = ~(A | B); // | 是按位或， || 是逻辑或
endmodule
32位异或运算：
module xor32(input [31:0] A,
input [31:0] B,
output [31:0] res
);
assign res = A ^ B;
endmodule
32位逻辑右移运算（srl）：移位量由b[4:0]来控制
module srl32(input [31:0] A,
input [31:0] B,
output [31:0] res
);
assign res = A >> B[4:0];
endmodule
32位自或运算：（判断是否为全0）
module or_bit_32(input [31:0] A,
output o
);
assign o = |A;
endmodule
16位符号数-32位符号数算术拓展：
module Ext_32(input [15:0] imm_16,
output [31:0] imm_32
);
assign imm_32 = {16{imm_16[15]}，imm_16};
endmodule
1位信号-32位算术拓展：
module SignalExt_32(input S,
output [31:0] So
);
assign So = {32{S}};
endmodule
任务2：生成IP并初始化存储内容¶
Tips
这个模块中的IP Core生成操作过于老旧，暂时可以不做，但是lab2还是要进行这个操作的.
学习并利用Vivado生成Xilinx库中的IP，以存储器ROM,RAM为例，并完成其存储内容的初始化.
ROM_D IP Core的生成¶
点击左侧的IP Catalog，在打开的窗口搜索栏中输入memory generator，选择Block Memory Generator或者Distributed Memory Generator. 其中前者是同步访问，后者是异步访问.
先双击打开Distributed Memory Generator，Depth输入1024，Data Width输入32，存储类型调成ROM -> OK，接着在操作窗口中选择跟memory config同级的RST & Initialization，你需要点击Browse按钮来添加Coefficients File并查验.
Tips
这里slides又开始顺序颠倒不说人话了，coe文件实则需要自己创建完再在这个窗口中选中，需要自行编辑一个.coe文件.
个人是VSCode打开这个文件夹然后按照slides-124的指示添加ROM.coe文件：
memory_initialization_radix=16;
memory_initialization_vector=
00000000, 11111111, 22222222, 33333333, 44444444, 55555555,
66666666, 77777777, 88888888, 99999999, aaaaaaaa, bbbbbbbb,
cccccccc, dddddddd, eeeeeeee, ffffffff, 557EF7E0, D7BDFBD9,
D7DBFDB9, DFCFFCFB, DFCFBFFF, F7F3DFFF, FFFFDF3D, FFFF9DB9,
FFFFBCFB, DFCFFCFB, DFCFBFFF, D7DB9FFF, D7DBFDB9, D7BDFBD9,
FFFF07E0, 007E0FFF, 03bdf020, 03def820, 08002300;
点击生成之后，你就能看到类似slides-123上面的效果，查看ROM_D.veo模块，出现这样的片段即为成功：
//----------- Begin Cut here for INSTANTIATION Template ---// INST_TAG
ROM_D your_instance_name (
.a(a), // input wire [9 : 0] a
.spo(spo) // output wire [31 : 0] spo
);
// INST_TAG_END ------ End INSTANTIATION Template ---------
RAM_B IP Core的生成¶
按slides的操作进行，看到.veo文件中包含这个片段就说明完成了.
//----------- Begin Cut here for INSTANTIATION Template ---// INST_TAG
RAM your_instance_name (
.clka(clka), // input wire clka
.wea(wea), // input wire [0 : 0] wea
.addra(addra), // input wire [9 : 0] addra
.dina(dina), // input wire [31 : 0] dina
.douta(douta) // output wire [31 : 0] douta
);
// INST_TAG_END ------ End INSTANTIATION Template ---------
Questions
RAM IP Core的生成过程中有一个问题，为什么不能勾选Primitives Output Register？
理由：默认的输出端口会勾选输出寄存器，导致数据会往后延迟一个时钟周期，所以应该不勾选.
正式任务2：利用自定义模块构建实验平台¶
Tips
这个模块IP Core相关部分操作过于老旧，可以不做. 最好使用.v文件模块化打包的操作来实现.
这个部分就更加混沌了，IP核的封装不太明白为什么不使用.v直接模块化打包进去，所幸助教哥哥的验收要求中规避了IP Core的生成.
这个是主文件：
module OExp01_muxctrl(
input wire [4:0]I0,
input wire [4:0]I1,
input wire [1:0]s,
input wire s1,
input wire [2:0]s2,
output wire [4:0]o_0 );
wire [4:0] MUX2T1_5_0_o;
wire [4:0] MUX2T1_5_1_o;
wire [7:0] MUX8T1_8_0_o;
MUX2T1_5_0 MUX2T1_5_0
(.I0(I0),
.I1(I1),
.o(MUX2T1_5_0_o),
.s(s1));
MUX2T1_5_0 MUX2T1_5_1
(.I0(I0),
.I1(I1),
.o(MUX2T1_5_1_o),
.s(1'b1));
MUX4T1_5_0 MUX4T1_5_1(.I0(MUX8T1_8_0_o[3:0]),
.I1({MUX2T1_5_1_o[0],MUX2T1_5_0_o[3:0]}),
.I2(5'b1),
.I3(5'b0),
.o(o_0), //这个是最终输出
.s(s));
MUX8T1_8_0 MUX8T1_8_0
(.I0({MUX2T1_5_0_o[3:0],MUX2T1_5_1_o[3:0]}),
.I1({MUX2T1_5_1_o[3:0],MUX2T1_5_0_o[3:0]}),
.I2(8'b1),
.I3(8'b1),
.I4(8'b1),
.I5(8'b1),
.I6(8'b1),
.I7(8'b1),
.o(MUX8T1_8_0_o),
.s(s2));
endmodule
接下来就是把三个模块分别补上去就完成了.
添加约束文件：
#switch
set_property IOSTANDARD LVCMOS33 [get_ports {s[0]}]
set_property PACKAGE_PIN J15 [get_ports {s[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {s[1]}]
set_property PACKAGE_PIN L16 [get_ports {s[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports s1]
set_property PACKAGE_PIN M13 [get_ports s1]
set_property IOSTANDARD LVCMOS33 [get_ports {s2[0]}]
set_property PACKAGE_PIN R15 [get_ports {s2[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {s2[1]}]
set_property PACKAGE_PIN R17 [get_ports {s2[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {s2[2]}]
set_property PACKAGE_PIN T18 [get_ports {s2[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {I0[0]}]
set_property PACKAGE_PIN U18 [get_ports {I0[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {I0[1]}]
set_property PACKAGE_PIN R13 [get_ports {I0[1]}]
set_property IOSTANDARD LVCMOS18 [get_ports {I0[2]}]
set_property PACKAGE_PIN T8 [get_ports {I0[2]}]
set_property IOSTANDARD LVCMOS18 [get_ports {I0[3]}]
set_property PACKAGE_PIN U8 [get_ports {I0[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {I0[4]}]
set_property PACKAGE_PIN R16 [get_ports {I0[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {I1[0]}]
set_property PACKAGE_PIN T13 [get_ports {I1[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {I1[1]}]
set_property PACKAGE_PIN H6 [get_ports {I1[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {I1[2]}]
set_property PACKAGE_PIN U12 [get_ports {I1[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {I1[3]}]
set_property PACKAGE_PIN U11 [get_ports {I1[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {I1[4]}]
set_property PACKAGE_PIN V10 [get_ports {I1[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {o_0[0]}]
set_property PACKAGE_PIN H17 [get_ports {o_0[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {o_0[1]}]
set_property PACKAGE_PIN K15 [get_ports {o_0[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {o_0[2]}]
set_property PACKAGE_PIN J13 [get_ports {o_0[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {o_0[3]}]
set_property PACKAGE_PIN N14 [get_ports {o_0[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {o_0[4]}]
set_property PACKAGE_PIN R18 [get_ports {o_0[4]}]
约束文件中，最右侧的5个小灯从左至右对应了o[4:0]信号；
底下的按钮，从左至右分别对应是 I1[4:0],I0[4:0],s2[2:0],s1,s[1:0].
