Lab 0: Linux 内核调试¶

实验文档

环境配置¶

拉取代码：

git@git.zju.edu.cn:os/fa26/shoulidan/os-3240xxxxxx.git

配置上游：

git remote add upstream git@git.zju.edu.cn:os/code.git
git remote -v
git branch -vv

得到结果：

root@zju-os /z/code (lab0)# git remote -v
origin  git@git.zju.edu.cn:os/fa26/shoulidan/os-3240104505.git (fetch)
origin  git@git.zju.edu.cn:os/fa26/shoulidan/os-3240104505.git (push)
upstream        git@git.zju.edu.cn:os/code.git (fetch)
upstream        git@git.zju.edu.cn:os/code.git (push)
root@zju-os /z/code (lab0)# git branch -vv
* lab0 179a69b [origin/lab0] 修改makefile路径

远程分支拉取：

git fetch origin
git fetch upstream
git branch -a

能看到一些旧仓库分支：

* lab0
  remotes/origin/HEAD -> origin/lab0
  remotes/origin/lab0
  remotes/upstream/HEAD -> upstream/lab5
  remotes/upstream/bonus-a
  remotes/upstream/bonus-b
  remotes/upstream/lab0
  remotes/upstream/lab1
  remotes/upstream/lab2
  remotes/upstream/lab3
  remotes/upstream/lab4
  remotes/upstream/lab5

估计之后还得多 git fetch几次.

以后使用：

git push

即可实现提交到自己仓库的origin/lab0分支.

我选择的是 VSCode DevContainer作为开发容器. 环境配了2h，总算干掉了.

最初我是在 VSCode 中用 WSL 打开的 Windows 路径文件夹，因此遇到的报错是：

Setting up container for folder: e:\CSdiy\os-3240104505
...
C:\Windows\system32\cmd.exe /c if [ ! -f ...
此时不应有 !。

改成 WSL 原生路径就行了.

然后要注意不能开梯子，否则：

docker pull git.zju.edu.cn:5050/zju-cs-lab/tool/sys:latest
TLS handshake timeout
EOF

会无法克隆 ZJU Git上的文件夹.

再其次，C盘和D盘（WSL所在）空间需要大于20GB才能稳开启 Docker，否则也容易卡住.

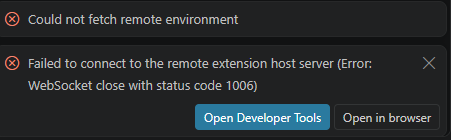

最后，清除C盘空间时可能会把VSCode Launch Server缓存也清掉，这样会导致：

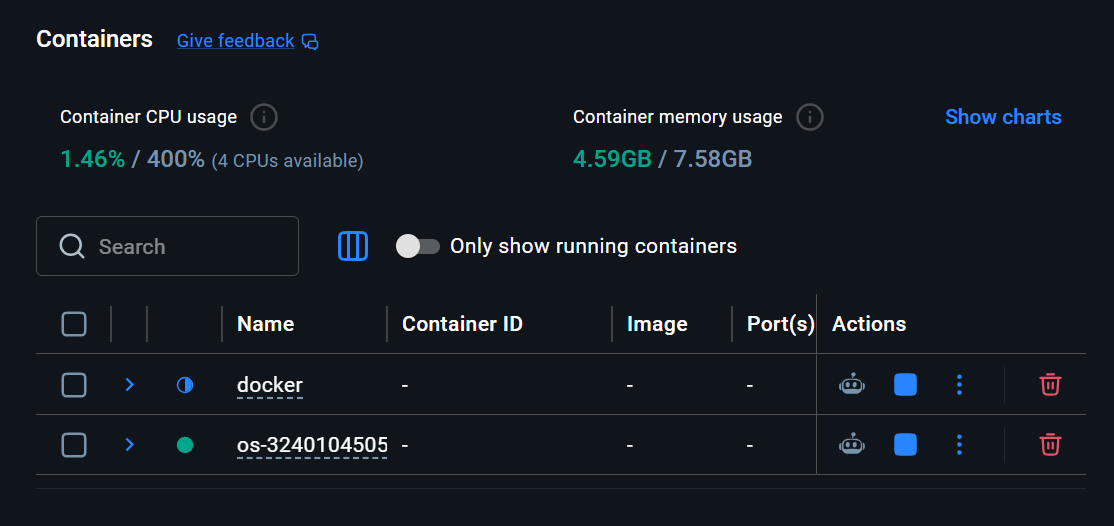

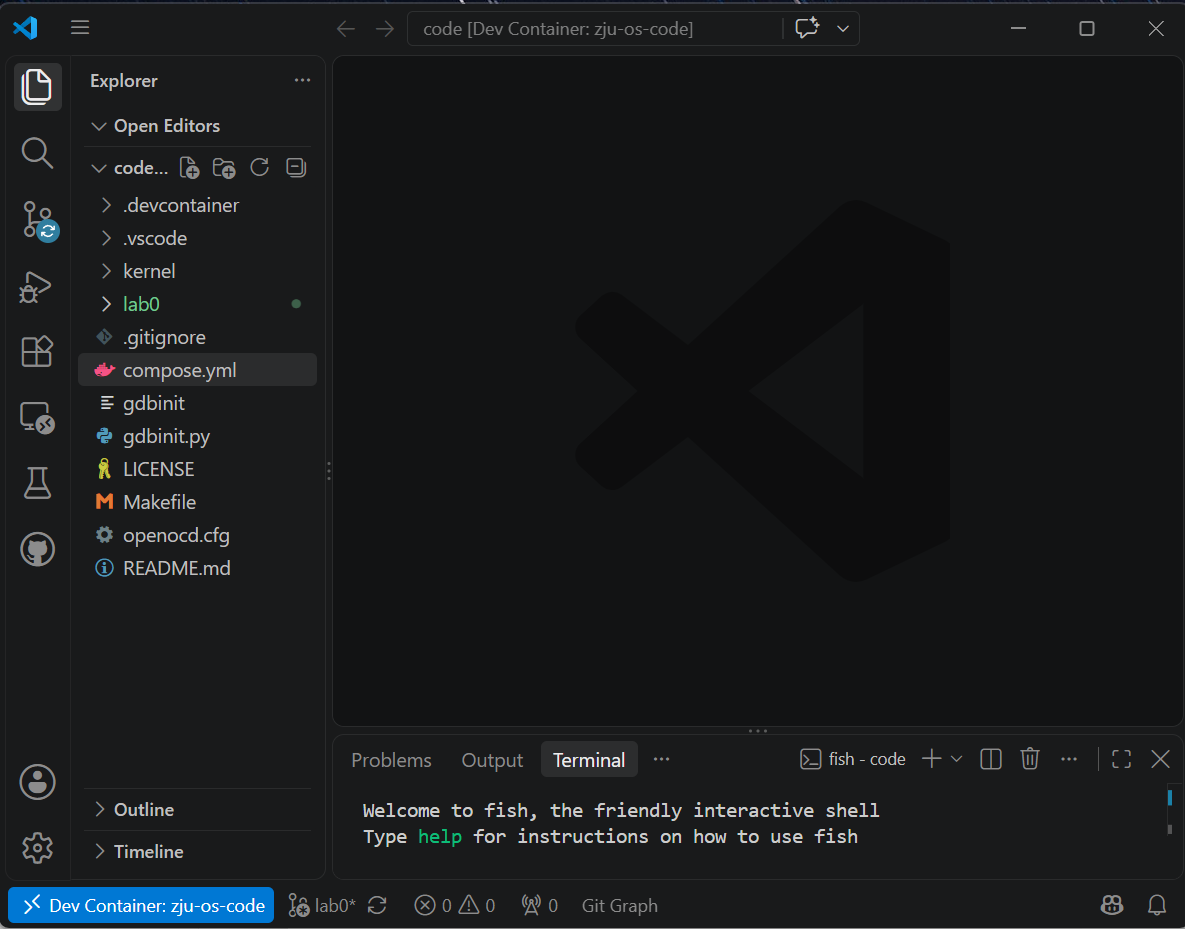

到此算配置完成了：

Note

容器和镜像是什么关系？

镜像是一个固定的模板，支持在各处地方复用来创建虚拟环境；
容器是正在运行的虚拟环境，能够从镜像中创建，并且可以随时开启、终止和销毁.

Linux 内核编译与调试¶

使用交叉编译链¶

用经典的hello world做测试：

#include <stdio.h>
#include <stdlib.h>

int main(){
  printf("Hello world!\n");
}

生成 RISC-V 汇编：

riscv64-linux-gnu-gcc -S -O0 lab0/hello.c -o lab0/hello.s

编译并链接为 RISC-V 可执行程序 hello：

riscv64-linux-gnu-gcc -O0 lab0/hello.c -o lab0/hello

反汇编可执行程序，结果保存到 hello.dump

riscv64-linux-gnu-objdump -d lab0/hello > lab0/hello.dump

查看hello.s：

less lab0/hello.s

编译本地架构内核¶

cd ../../opt/linux-source-6.16
make defconfig
make -j$(nproc)
make distclean

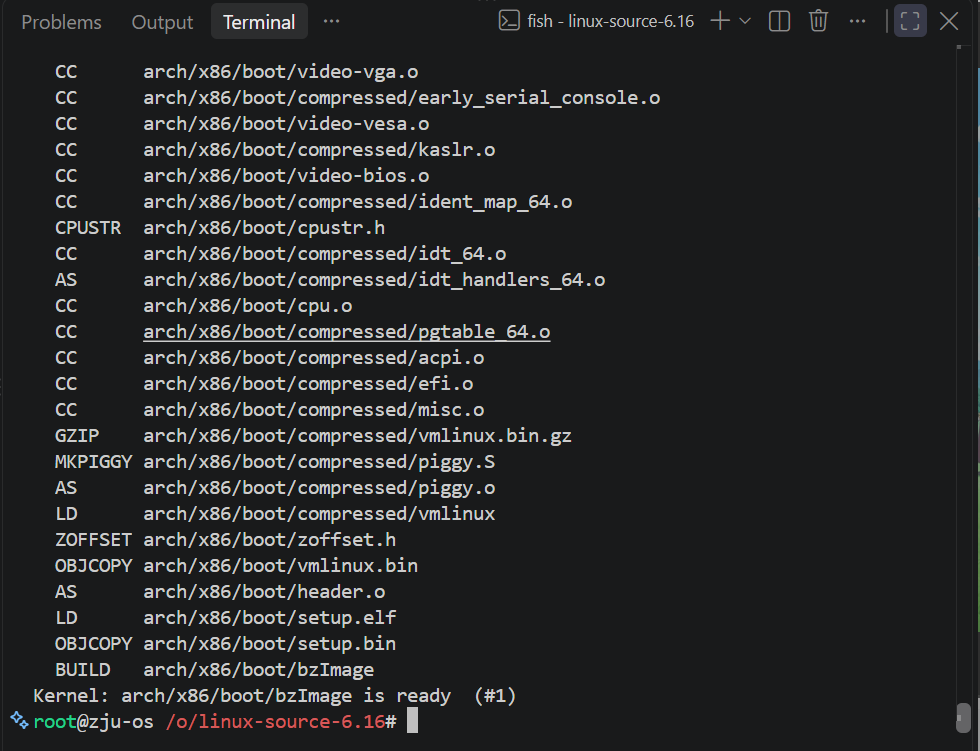

结束：

Note

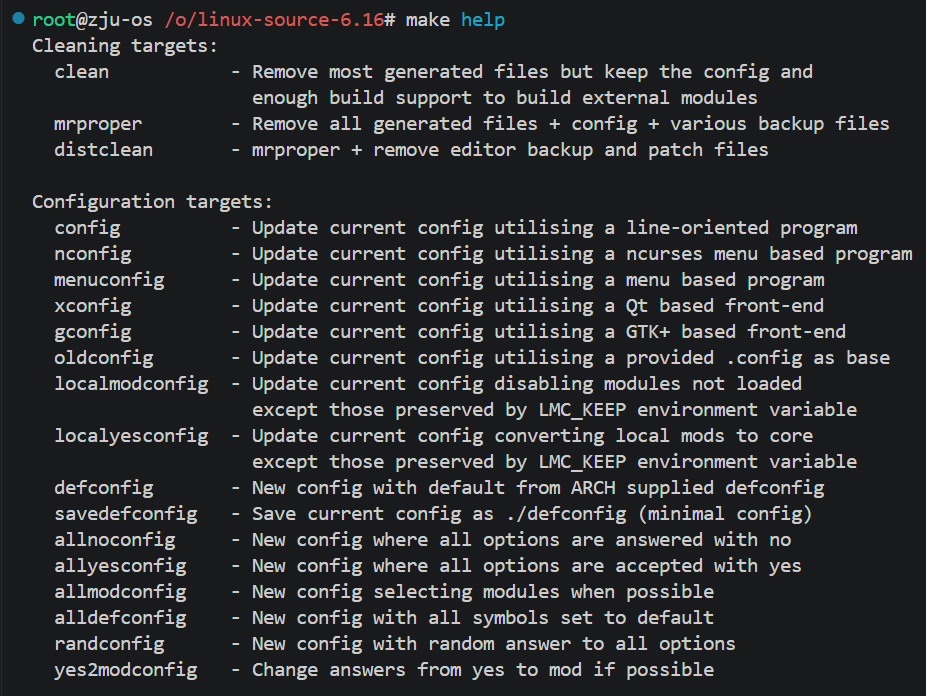

运行 make help，了解上面运行的 defconfig、distclean 等 target 的含义

运行后可以看到：
- defconfig：New config with default from ARCH supplied defconfig，用法是make ARCH=riscv defconfig，含义是根据 RISC-V 架构提供的默认配置，生成当前内核配置文件：
```
arch/riscv/configs/defconfig
            ↓
         .config
```
- distclean：mrproper + remove editor backup and patch files，用法是make ARCH=riscv distclean，含义是在 mrproper 的基础上，继续删除编辑器备份文件、补丁残留文件.
当构建失败时，你很可能需要查看详细的编译命令。如何开启构建过程的详细输出？

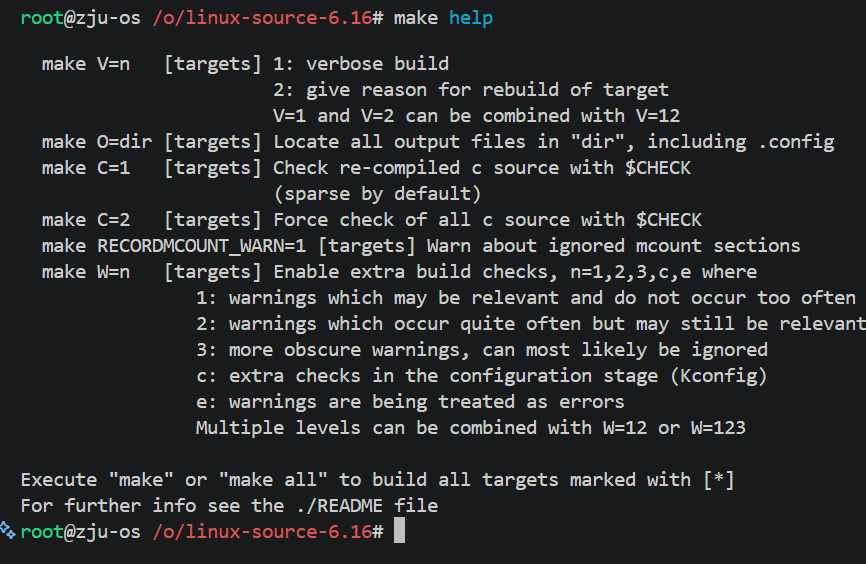

注意到 help 里面最后部分有：

因此编译时可以加上参数V=12，其中 1 表示实际执行的完整命令，包括编译器及其全部参数，头文件搜索路径，宏定义，优化与警告选项，链接命令；2 用于说明某个 target 为什么需要重新构建，可能情况是源文件比目标文件新、依赖文件发生变化、编译参数发生变化、目标文件不存在等.

交叉编译 RISC-V 架构内核¶

参考文档：Embedded Handbook/General/Cross-compiling the kernel - Gentoo wiki

Note

使用哪两个变量来指定目标架构？这两个变量的值在哪里找？

阅读可知可以在 Makefile 中显式指定 ARCH= 以及 CROSS_COMPILE=，放在bash中是：
```
make ARCH="riscv" clean
make ARCH=riscv CROSS_COMPILE=riscv64-linux-gnu- V=1 -j"$(nproc)"
```

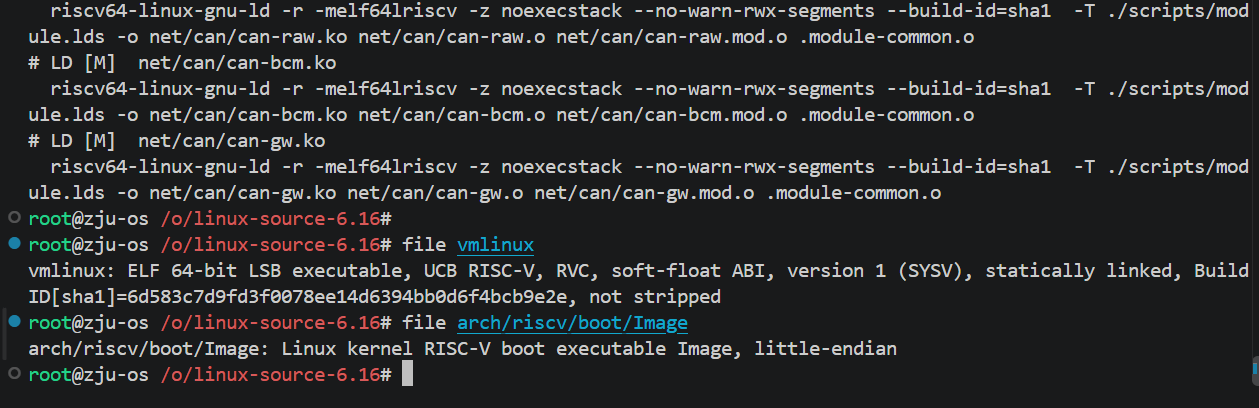

然后我一直按 Enter 勾选默认选项，等待编译完成得到 file 验证结果：
```
file vmlinux
file arch/riscv/boot/Image
```

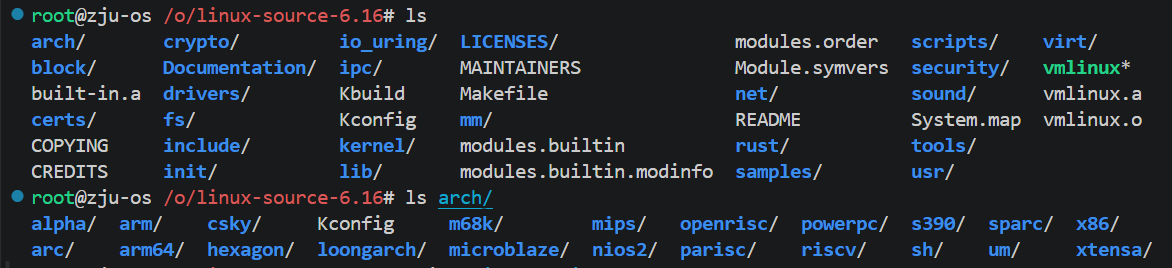

ARCH 的值是通过查看 arch/下的文件夹得到的：

CROSS_COMPILE 这一交叉编译选项直接取题目要求的前缀就行了.
如何在命令行中为 make 指定变量的值？

直接用=连接即可.

使用 QEMU 运行 RISC-V 内核¶

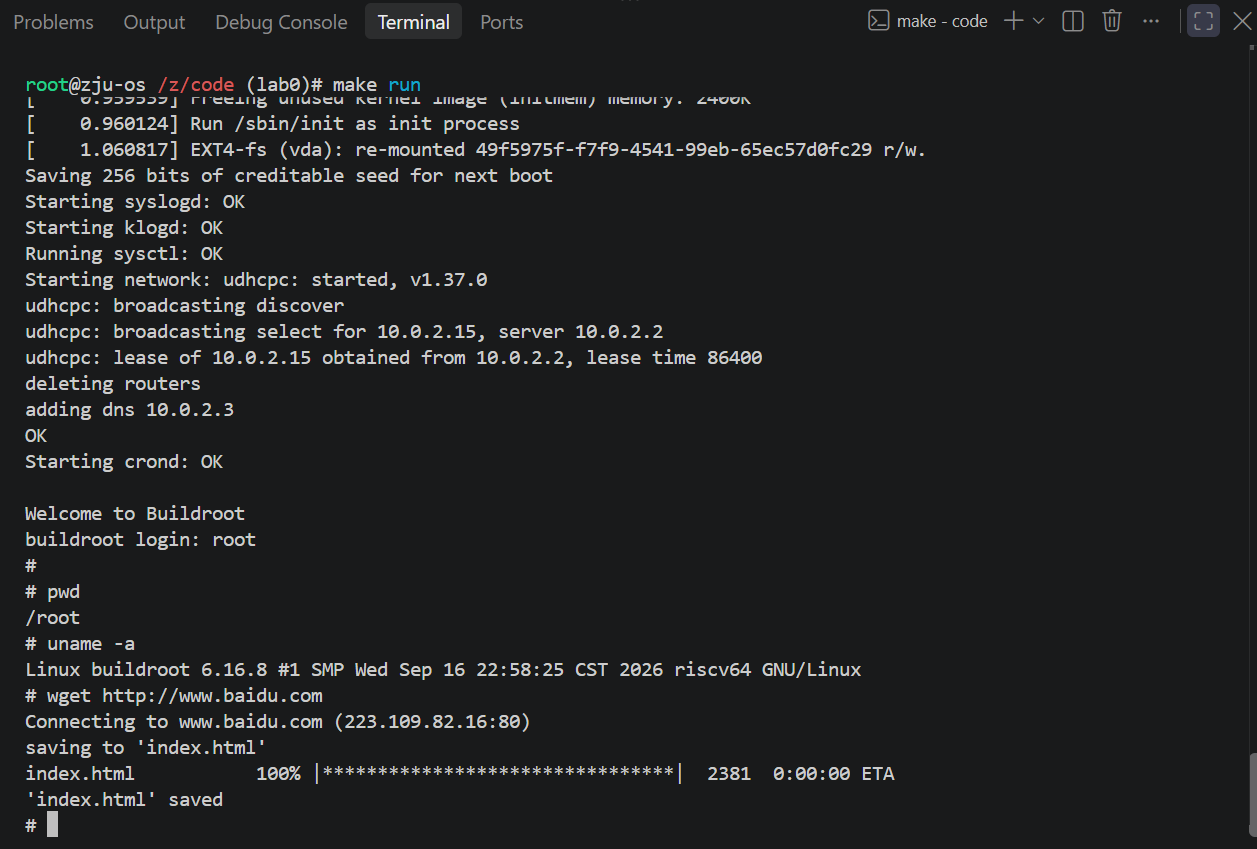

返回后根据文档敲点命令：

Ctrl + A 按 C 得到 QEMU 模式.

像这里的 Ctrl+A 这样的前导组合键在终端复用器（如 tmux）中被称为逃逸键（escape key）。初始状态下，其他所有按键都会被直接传递给当前连接的终端。当你按下逃逸键时，终端复用器会进入「其自身的」命令模式，等待你输入后续的命令键.

请同学们重点理解终端复用器这一概念。在之后的实验中，你可能遇到 QEMU 中虚拟机卡住控制台无输出、虚拟机死循环控制台疯狂输出等情况，但这都是虚拟机控制台的问题，并不影响终端复用器的使用。只要你启动了 QEMU，就可以通过终端复用器切换到 QEMU Monitor，并与 QEMU Monitor 交互.

这个模式下可以记忆几个命令：

(qemu) help
(qemu) info mem
(qemu) info registers

参考资料：

QEMU System 手册：QEMU User Documentation — QEMU documentation
QEMU Monitor 手册：QEMU Monitor Commands — QEMU documentation
rootfs.ext2 制作方法：FOSDEM 2019 - Buildroot for RISC-V

Note

使用 QEMU Monitor 进行下列操作：

查看寄存器、内存树、设备树、物理内存中的值

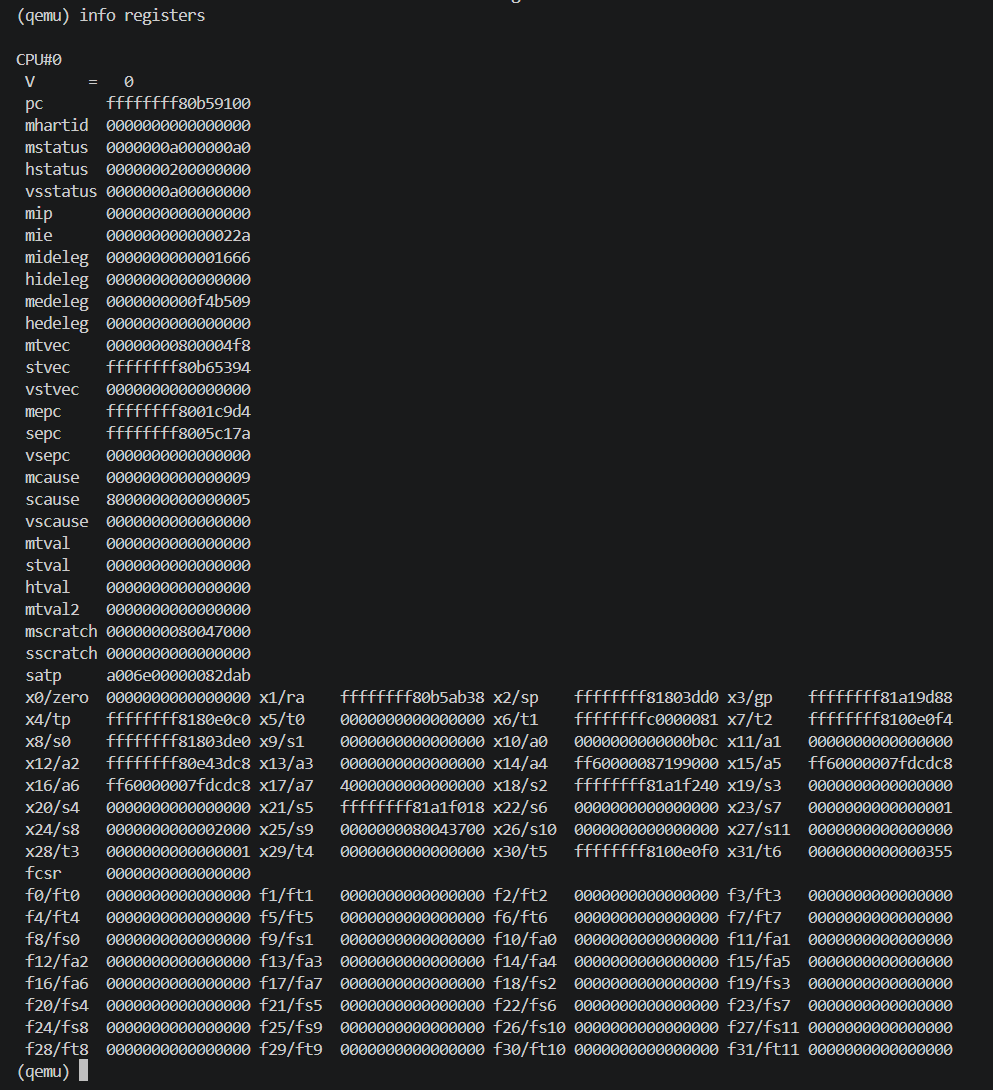

- 查看寄存器：info registers

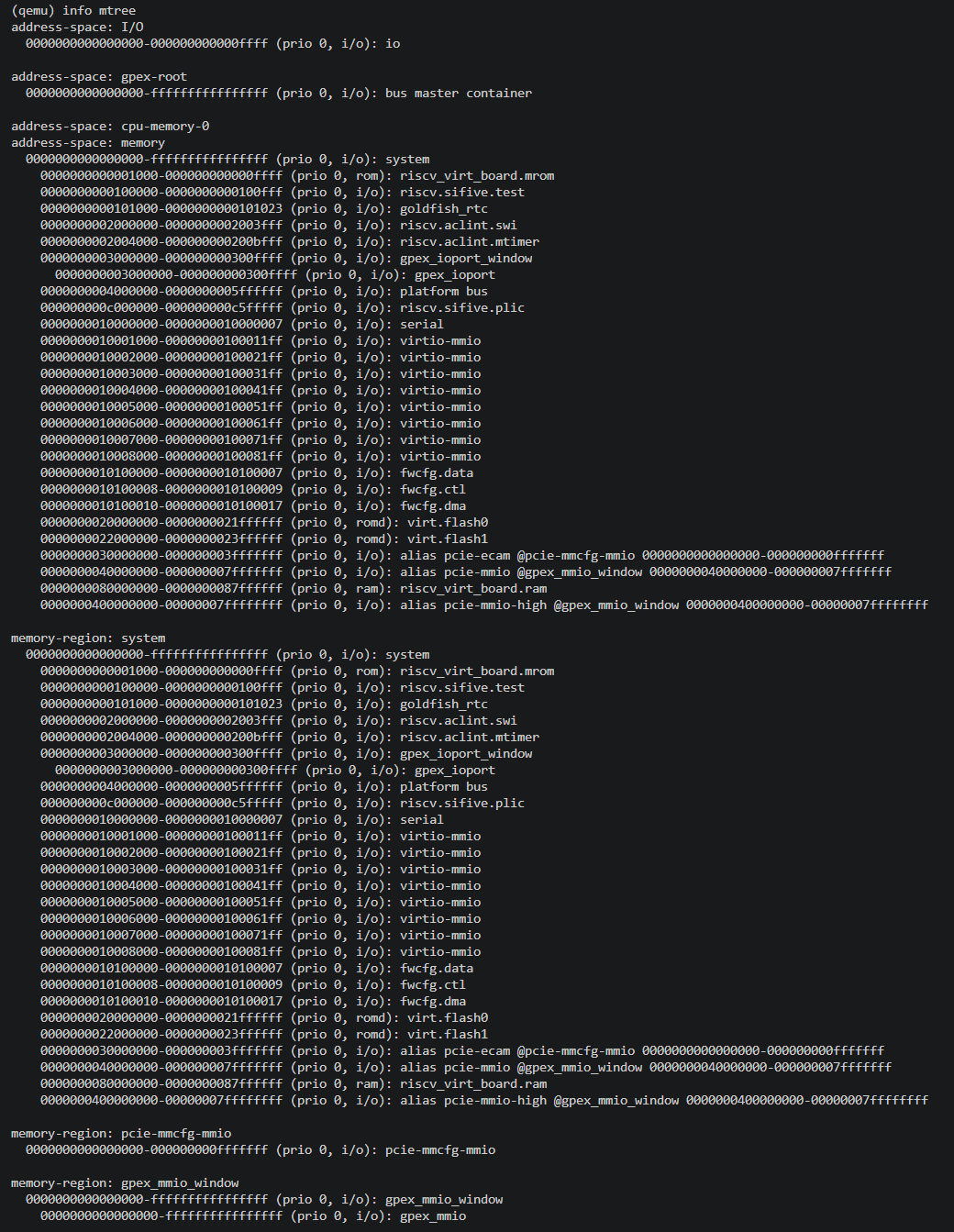

- 内存树：info mtree

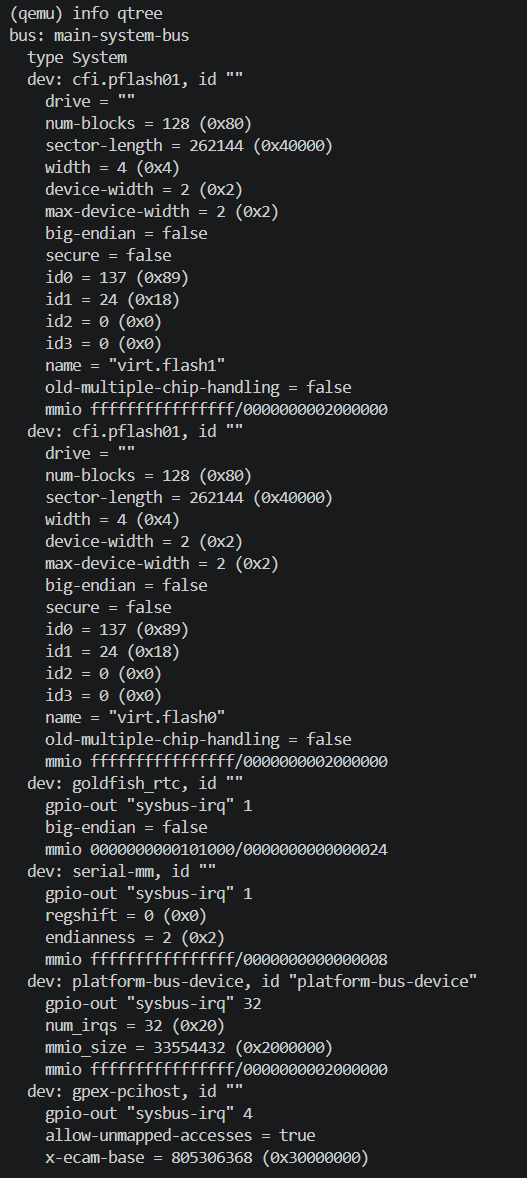

- 设备树：info qtree

  （太长了截不下）
- 物理内存

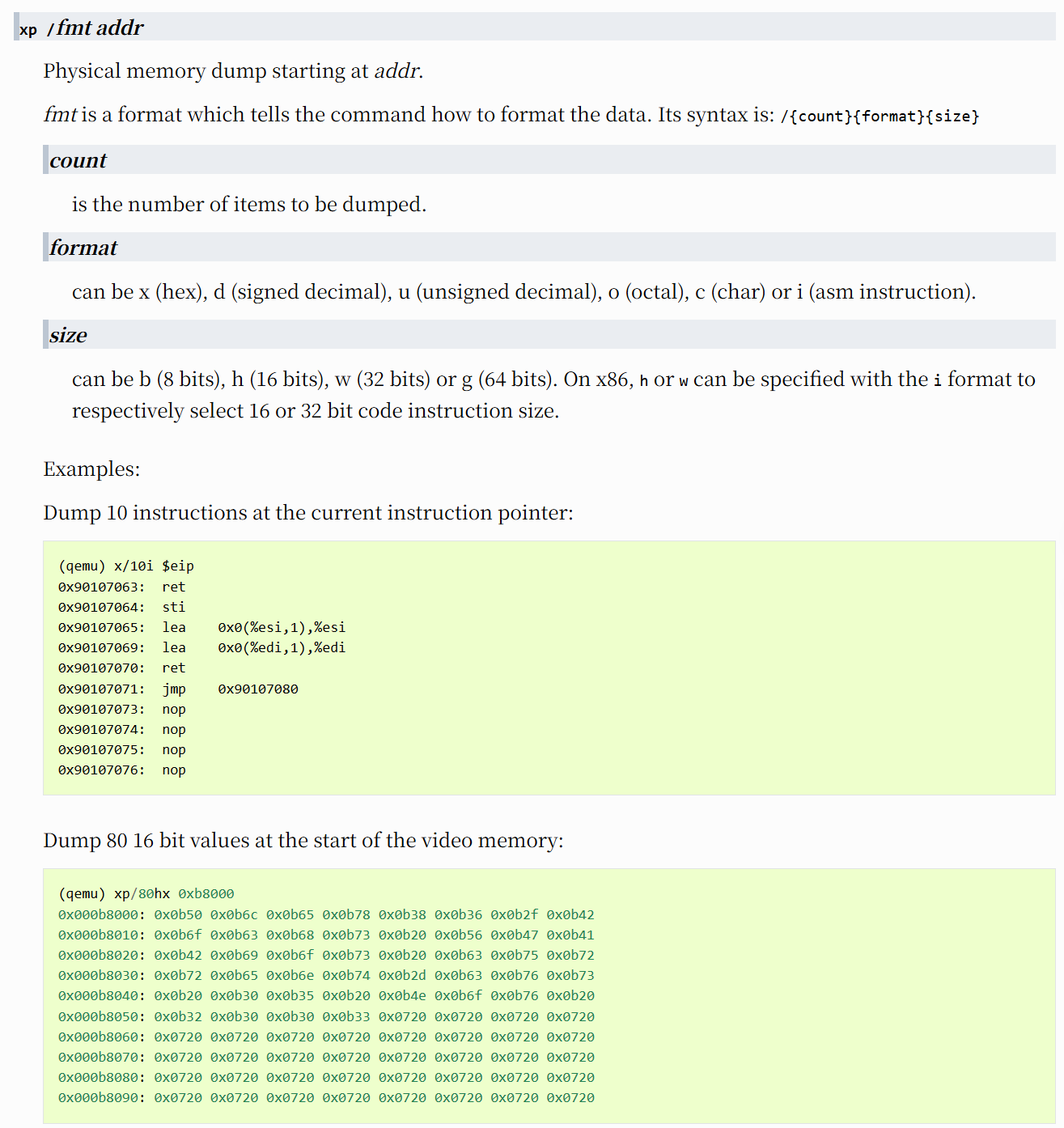

  文档里是这么写的：
Linux 第一条指令位于物理内存 0x80200000，打印这条指令

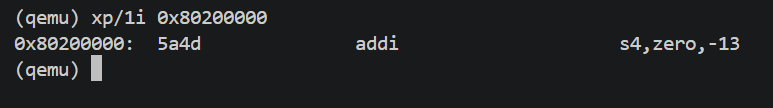

使用命令xp/1i：

仅有一个内核镜像是无法运行系统的，你还需要一个根文件系统（root filesystem），其中包含了 Linux 启动后需要的各种文件，例如执行你输入的指令的 Shell 程序. 容器内预置的 /opt/rootfs.ext2 就是一个已经构建好的根文件系统镜像.

更多资料：

QEMU System 手册：QEMU User Documentation — QEMU documentation

QEMU Monitor 手册：QEMU Monitor Commands — QEMU documentation

rootfs.ext2 制作方法：FOSDEM 2019 - Buildroot for RISC-V

QEMU 启动过程¶

看起来没有什么要做的，只有文档要读：

RISC-V 规范导读¶

RISC-V 非特权级规范中的内容想必同学们已经在硬件课程中吃透了：

Chapter 2. RV32I Base Integer Instruction Set

Chapter 3. RV32E and RV64E Base Integer Instruction Sets

Chapter 4. RV64I Base Integer Instruction Set

Chapter 6. "Zicsr", Extension for Control and Status Register (CSR) Instructions

~~这对吗……？我没多少印象了~~

读了一下这个部分：https://docs.riscv.org/reference/isa/unpriv/intro.html#risc-v-software-execution-environments-and-harts

GDB调试内核¶

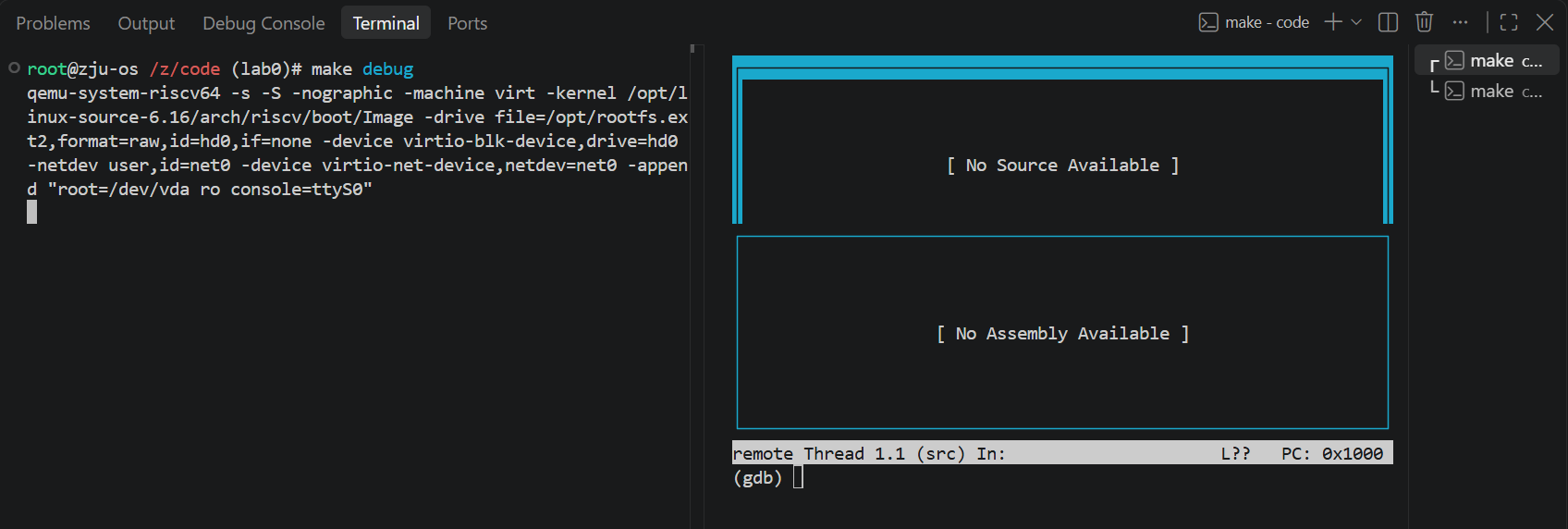

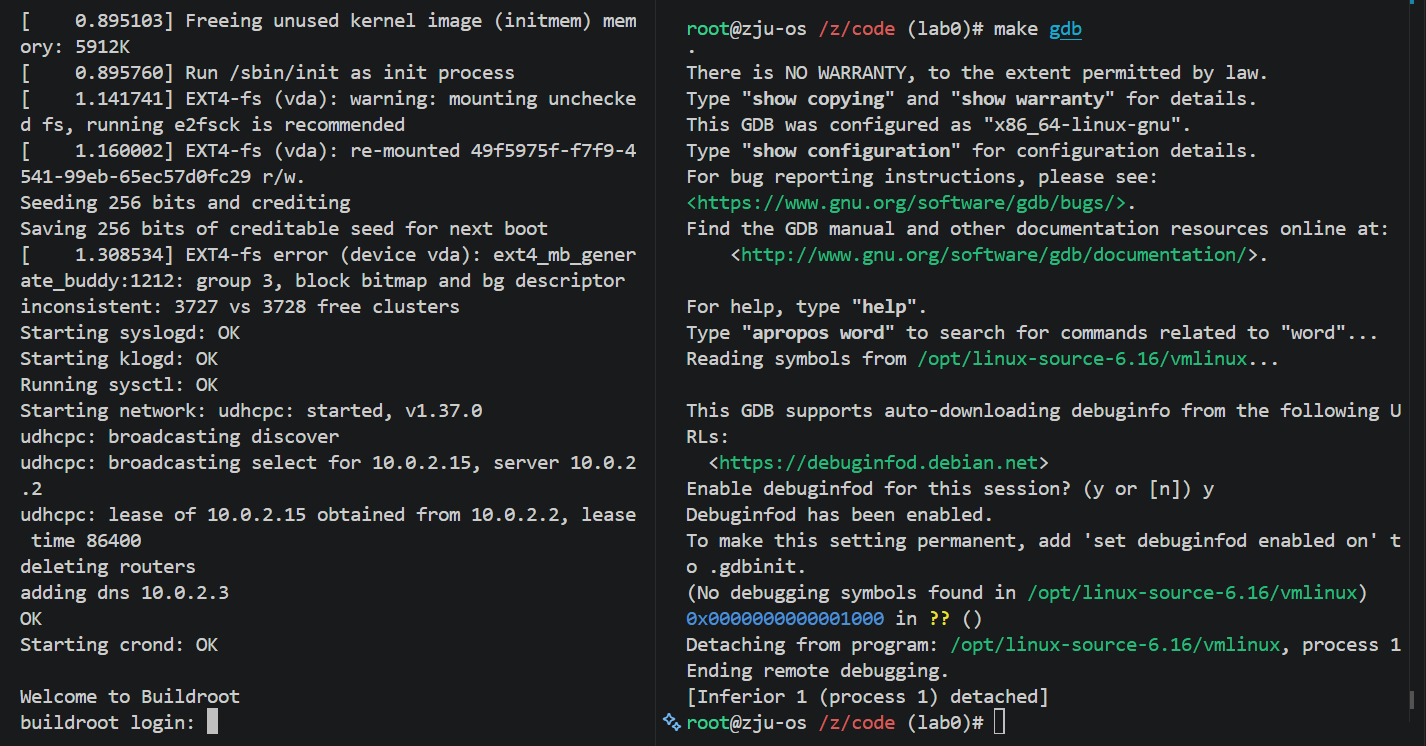

在其中一个终端运行 make debug，会看到 QEMU 命令执行后就停住了。在另一个终端运行 make gdb，GDB 自动连接到 QEMU 上，但因为什么命令都没执行，GDB 显示的内容全空

的确如此：

参考资料：

Note

了解下列命令的含义，并进行实操：

layout：

layout asm ，可以查看汇编代码

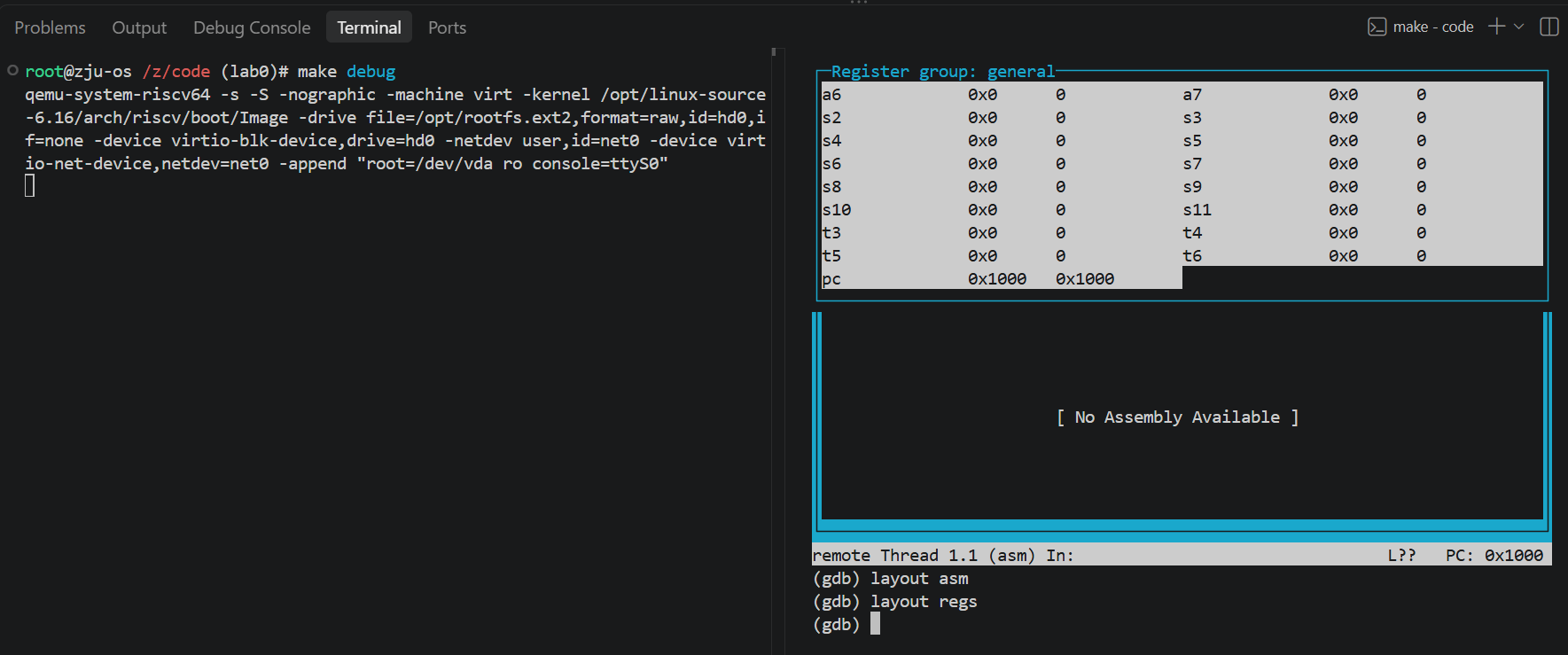

layout regs，可以查看寄存器值

layout src：显示源代码窗格（VSCode里这个就没什么用了）

layout split：同时显示源代码、汇编代码和命令行

Ctrl+x o 在不同窗格之间切换
break：打断点，可以跟着 *<addr>，可以添加条件 if <cond>，也可以在函数处打断点 <func_name>.
continue：从当前暂停位置继续执行程序，直到遇到下一个断点、异常或者 Ctrl+C.
stepi：单步执行一条机器指令，可以加数字进行多步调试
backtrace：查看当前函数调用栈，从当前函数逐层显示其调用者（我记得这东西可以简写成bt吧）
finish：继续执行程序，直到当前函数执行结束并返回调用者，同时打印函数返回值（也就是说void返回的函数不打印）
info register [Reg Name]：看寄存器值，可以简写成i r <regs_name> ...
print [Expr]：计算并打印表达式，可以查看变量、寄存器、指针和算术表达式

比如：
```
print $a2
print/x $a2
print $a1 + 8
print variable_name
```
/x表示十六进制显示.
x /[Length][Format] [Address expression]：同 qemu，打印指定内存地址的值
quit：输入指令前后：make debug卡住 | gdb 无信息变成 qemu 登陆界面 | 退出gdb

Note

阅读 Makefile 和 gdbinit：

make run 和 make debug 有什么不同？新增的选项含义是什么？

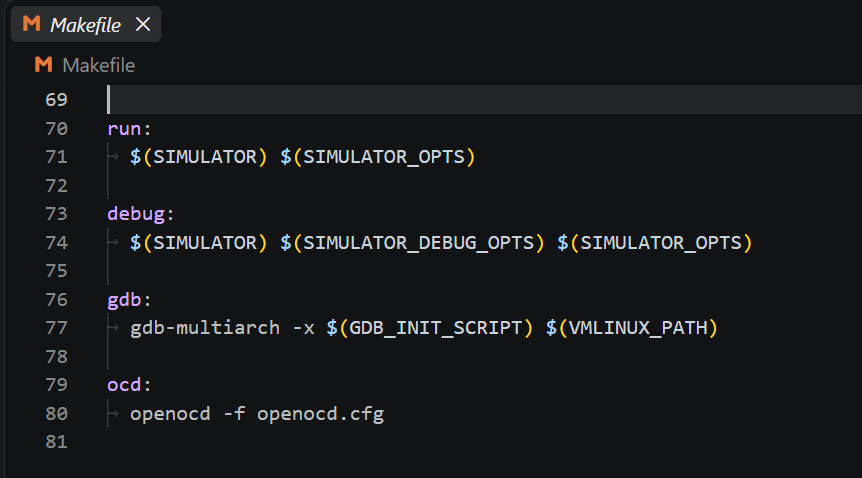

- make debug 在 Makefile 里面多一个 $(SIMULATOR_DEBUG_OPTS)；、

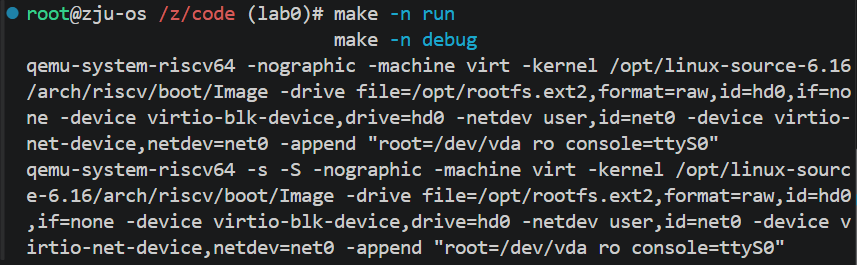

- 使用以下方法查看编译链区别：
```
make -n run
make -n debug
```
  可以看到差别是：
  - make run 直接启动 QEMU，虚拟 CPU 启动后立即执行固件、OpenSBI 和 Linux 内核;
  - make debug 使用基本相同的 QEMU 启动参数，但额外加入-s -S参数，前面的-s表示 -gdb tcp::1234，-S表示QEMU 启动后、GDB 发出 continue之前，暂停虚拟 CPU，不执行第一条指令.
你运行 make gdb 时，脚本对 GDB 做了哪些设置？

make gdb 会启动 RISC-V GDB，并且相当于添加了以下参数：
```
riscv64-linux-gnu-gdb -x gdbinit ...
```

使用 GDB 进行下列操作：

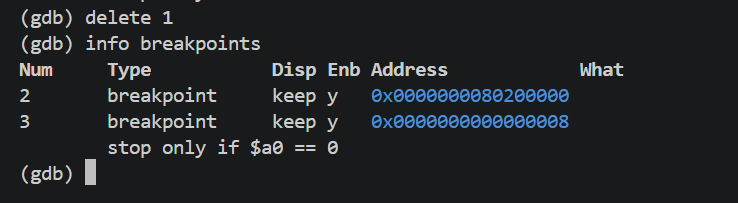

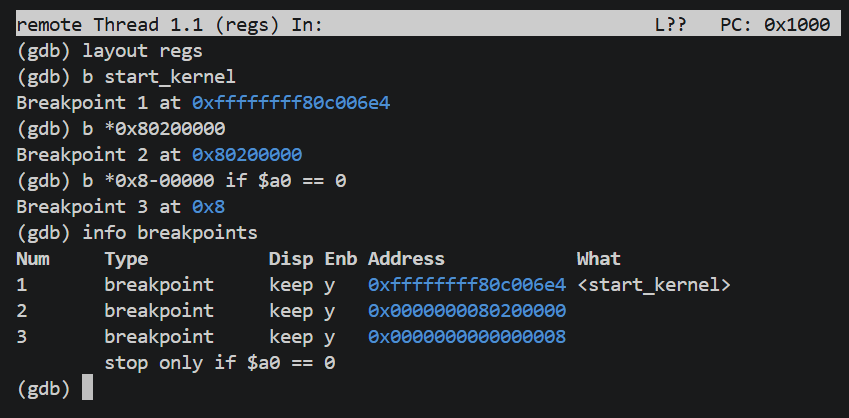

断点：设置断点、查看断点、删除断点
调试：单指令执行、逐过程执行、结束当前函数、继续执行

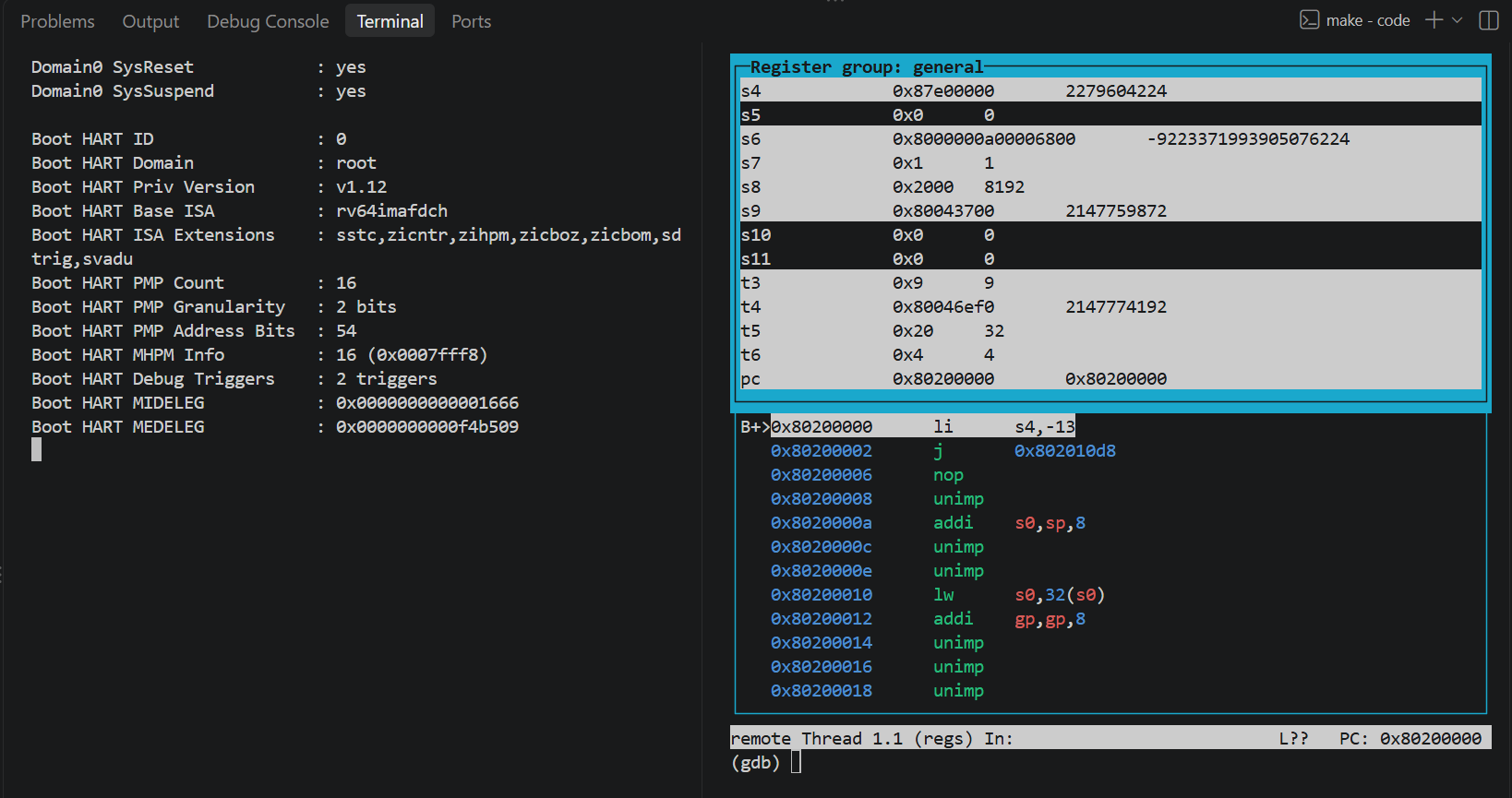

按下 c：

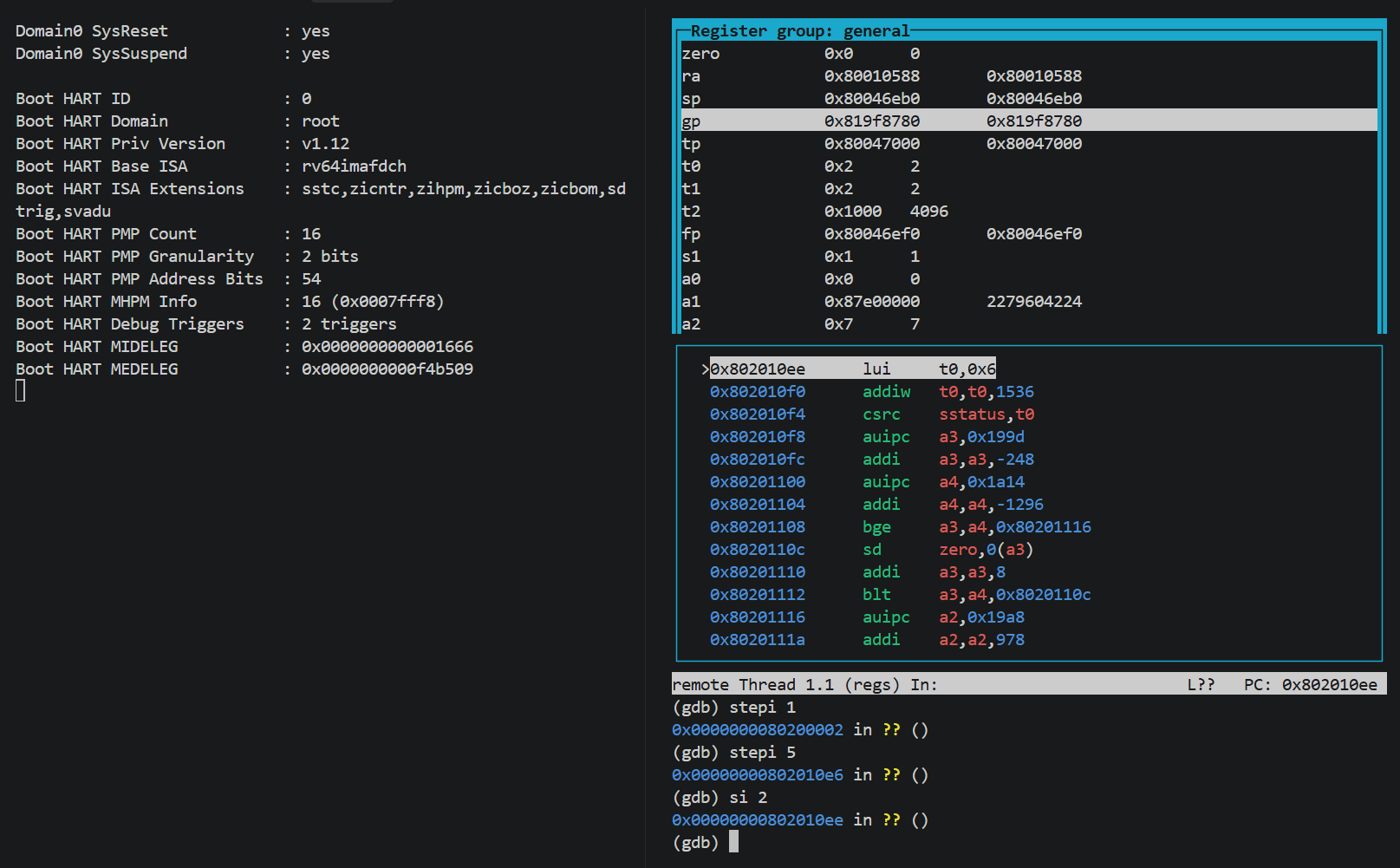

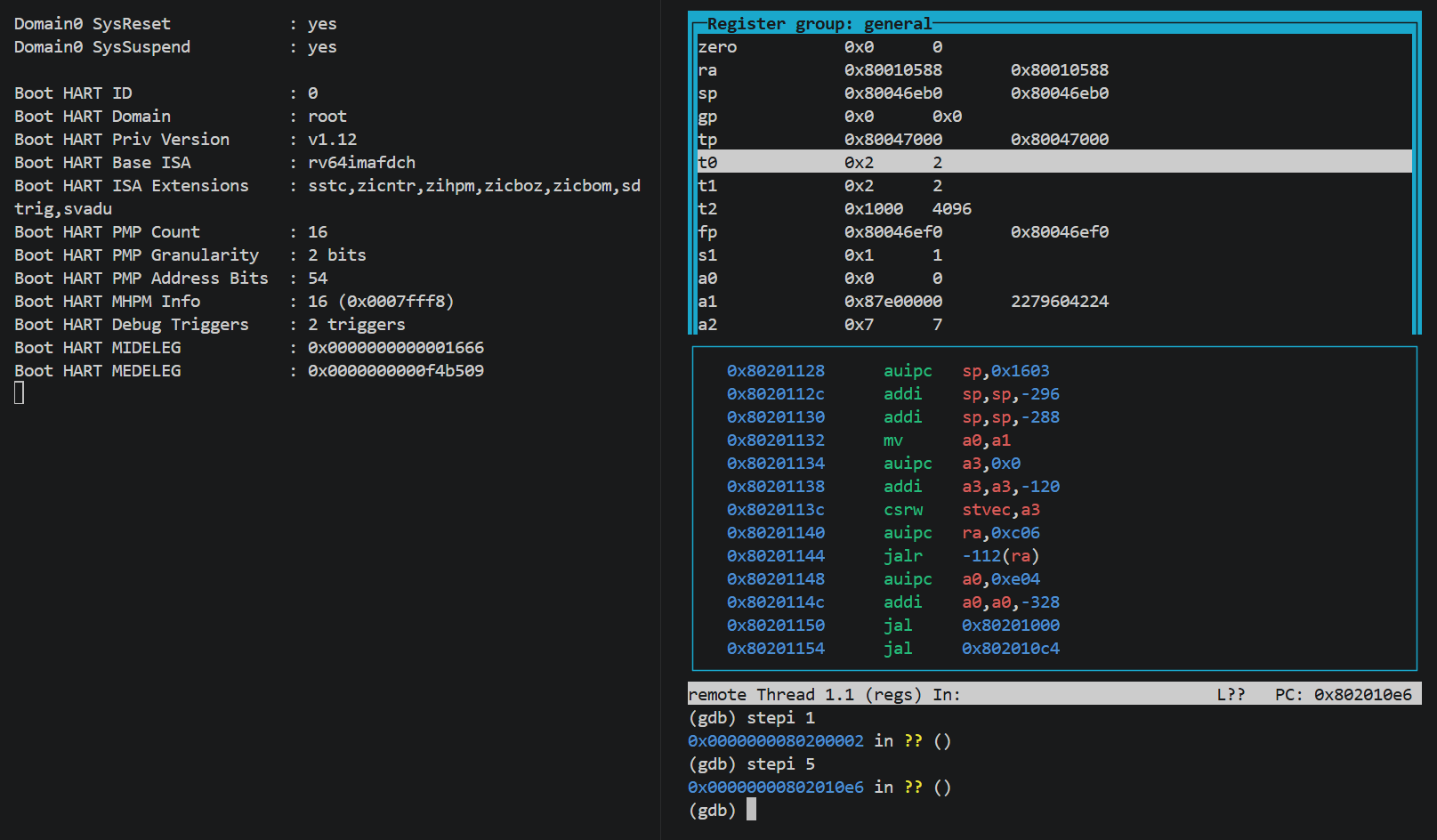

单步/多步调试：
查看：汇编代码、函数调用栈、变量、寄存器值、内存中的内容

总之就是 info <...> 或者 print <...> 或者 x/ 看各种信息
分屏：如何在汇编代码和交互命令行窗格之间切换

使用 Ctrl x + o 即可切换

上一节我们了解了启动的详细过程，要求你使用 GDB 进一步了解：

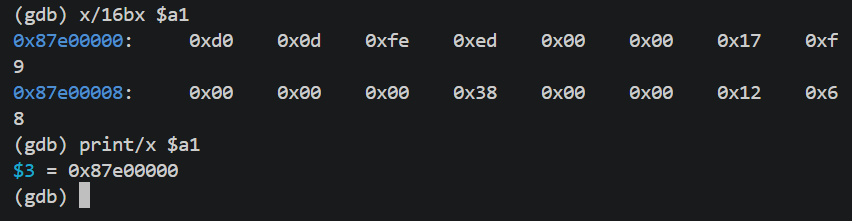

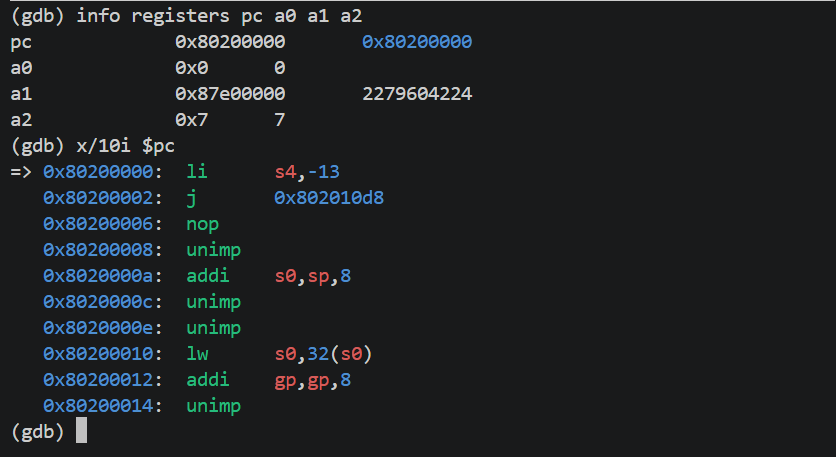

在 OpenSBI 的起始处打断点，看看这时候 a2 寄存器的值是多少；进一步，查看对应内存位置的值

上面 0x80200000 的 $a1 指的是 OpenSBI 启动日志中的 Domain0 Next Arg1，对应的开头是 0xd0 0x0d 0xfe 0xed，所以 a2 的值是 0x7，对应内存位置的值是 0x87e00000.

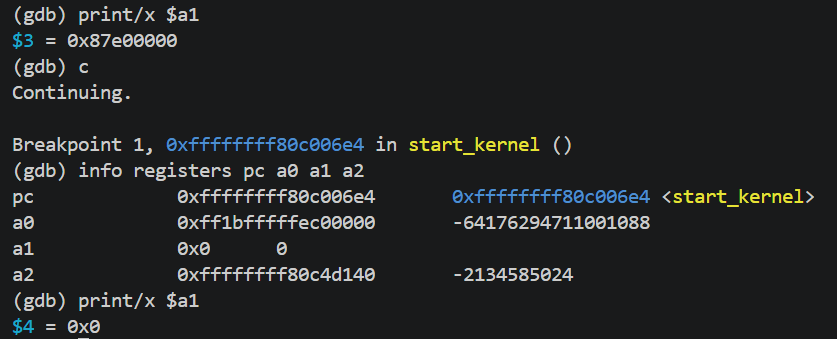

在内核起始处打断点，看看这时候 Next Arg1 处的内存存放了什么内容
```
b start_kernel
c
```
得到Next Arg1 处的内存存放的是 0x0 ：

实验感想¶

这个lab怎么全方位地像是南大ICSPA？虽说回去翻文档感觉又不是同一回事，但是风格非常接近.

环境很难配，细节很多很繁琐，gdb 调得还是头疼，之前一直没完全学明白.
