Lab 3: GDN Prefill前向优化¶
LLM推理优化基础知识 从零开始的 GDN 推导 - Eric025's Blog
涉及论文：
- [2412.06464] Gated Delta Networks: Improving Mamba2 with Delta Rule
- [2406.06484] Parallelizing Linear Transformers with the Delta Rule over Sequence Length
- [2312.06635] Gated Linear Attention Transformers with Hardware-Efficient Training
Nsight Compute Documentation — NsightCompute 13.3 documentation
Python Profiling: NVIDIA Nsight Tools Feature Spotlight
User Guide — Nsight Systems性能评测包含两种计时区间：
- forward 端到端时间：从
raw_g开始，包含g_cumsum、\(A\)、\(U\)、\(W\)、\(S\) 和 \(O\) 的全部计算，以及中间结果读写和 kernel launch 的开销。这部分时间仅供参考与其他实现对比，最终评分不以此为准。- 核心计算时间：只统计学生函数内 \(U\)、\(W\)、\(S\) 和 \(O\) 的计算，不包括
g_cumsum和 的预处理。学生函数内的张量分配、数据转换和 kernel launch 均包含在内。 这部分时间将作为最终评分的主要依据。正确性评测和性能评测都会在多组不同的输入 shape 下进行。最终的性能分数是各组 shape 的加权平均。
FlashQLA 将作为本实验的主要性能基线，同时也会给出 FLA 和 FlashInfer 在相同 case 下的结果作为 参考。性能分根据多个 case 上的综合表现计算，而不是由某一个 case 的最快结果决定。未通过正确性检查、运行出错或超时的 case 不计性能分
理论学习与拆解¶
理论推导¶
Prefill是指在Auto Regression Model Reasoning中，一次性处理prompt中的所有token，并生成各层后续decode所需状态的过程.
Gated DeltaNet这里的数学推导着实复杂，我研究了几个小时，把实验文档没写的细节也补充进来：
对于逐token的更新，GDN的状态转移过程如下：
记GDN的每个head在 \(t\) 时刻维护的状态矩阵是\(S_t \in \mathbb{R}^{d_k\times d_v}\)，参数\(\alpha_t\)表示旧状态保留度，\(\beta_t\)表示当前key的关联修改度，当前的value矩阵是\(v_t\)，预期状态矩阵是\(\overline{S_t} = \alpha_tS_{t-1}\).
而实际的更新公式：
\[ S_t = \overline{S_t} + \beta_tk_t^T(v_t-k_t\overline{S_t})，\text{其中}\beta_t \in (0,1) \]带入\(\overline{S_t}\)后展开，得到在逐token的情形下更新法则如下：
\[ S_t = \alpha_t (I-\beta_tk_tk_t^T)S_{t-1} + \beta_tk_tv_t^T \quad \alpha_t = \exp(\text{raw}\_g_t) $$ 记此时输出为$o_t$，得到： $$ o_t = \dfrac1{\sqrt{d_k}}q_t^TS_t \]
在后面的推导中需要经常利用Tensor维度来做一些小trick，所以先列一下在Python代码里的参数对应接口形状：
\(B\)表示batch_size，\(T\)表示num_tokens，
| 参数 | 形状 | 类型 |
|---|---|---|
| \(\alpha_t, \beta_t , g^{\text{cumsum}}\) | [B, T, \(H_v\)] | FP32 |
| \(q_t, k_t\) | [B, T, \(H_q\), 128] | BF16 |
| \(v_t\) | [B, T, \(H_v\), 128] | BF16 |
| \(A\) | [B, T, \(H_v\), 64] | BF16 |
| \(S_j\) | [B, \(H_v\), 128, 128] | FP32 |
把括号展开：\(S_t=\alpha_tS_{t-1}+k_t\underbrace{\big[\beta_t v_t^\top-\alpha_t\beta_t k_t^\top S_{t-1}\big]}_{=:w_t^\top}\)，令 \(w_t=\beta_t\big(v_t-\alpha_t k_t^\top S_{t-1}\big)\)，即
\[ S_t=\alpha_tS_{t-1}+k_t w_t^T \]\(w_t\) 就是代码里的
v_new.上面的过程中有几步乘法交换，因为\(\alpha_t, \beta_t\)都是相对低维度的，所以能够成立.
至此不难看出，整个方程计算上的效率问题在于， \(w_t\) 依赖 \(S_{t-1}\)，而 \(S_{t-1}\) 又依赖 \(w_1,\dots,w_{t-1}\)，形成了一条长度为 \(T\) 的依赖链，必须串行. 引入chunk-wise 来优化的目标是把这条依赖链拆成 \(\lceil T/C\rceil\) 个跨 chunk 串行（只传一个 \(d_k\times d_v\) 的 state）、chunk 内完全并行（矩阵乘法）的步骤.
同时，chunk 内长度 \(\ell\le C=64\) 的串行依赖部分被转化成一个 \(\ell\times\ell\) 的三角形线性方程组求解，于是产生表格里的矩阵 \(A\) .
设 chunk 内局部时间 \(r=1,\dots,\ell\)，\(S_0=S_{[c]}\)（上一 chunk 传入的 state）.
定义局部累计衰减参数 \(\gamma_r=\exp(g^{\text{cumsum}}_r)=\prod\limits_{j\le r}\alpha_j\)（\(g^{\text{cumsum}}=\log\gamma_r\)，每个 chunk 下标从 0 重新开始），于是原方程可以转换成：
\[ S_r=\gamma_r S_0+\sum_{1 \le j\le r}\frac{\gamma_r}{\gamma_j}k_j w_j^T \tag{1} \]证明：此处我们用第一数学归纳法就能证明.
首先可以看出，\(\gamma_i\)的下标从1开始.
当\(r = 1\)时，\(\gamma_1 = r_1\)，\(\sum\limits_{1 \leq j \leq 1} \dfrac{\gamma_1}{\gamma_j}k_jw_j^T = k_1w_1^T = k_1\beta_1(v_1-\alpha_1k_1^TS_0)\)，这是显然成立的；
设\(r\leq k\)时都成立，则：
\[ S_k = \gamma_kS_0 + \sum\limits_{1 \leq j \leq k}\dfrac{\gamma_k}{\gamma_j}k_jw_j^T \]从而考虑\(S_{t+1}\)：
\[ \begin{align*} S_{t+1} &= \alpha_{t+1}S_t+k_{t+1} w_{t+1}^T \\ &= \alpha_{t+1}(\gamma_kS_0 + \sum\limits_{1 \leq j \leq k}\dfrac{\gamma_k}{\gamma_j}k_jw_j^T) + k_{t+1} w_{t+1}^T \\ &= (\alpha_{t+1}\gamma_k)S_0 + \sum\limits_{1 \leq j \leq k}\dfrac{\alpha_{t+1}\gamma_k}{\gamma_j}k_jw_j^T + k_{t+1} w_{t+1}^T \\ &= \gamma_{k+1}S_0 + \sum\limits_{1 \leq j \leq k+1}\dfrac{\gamma_{k+1}}{\gamma_j}k_jw_j^T \end{align*} \]从而对\(r = k+1\)也成立，证毕.
代入 \(w_r=\beta_r(v_r-\alpha_r k_r^T S_{r-1})\)，把 \(S_{r-1}\) 用\((1)\)展开，得到
\[ w_r=\textcolor{red}{\beta_r v_r}-\textcolor{blue}{\beta_r\gamma_r k_r^T S_0}-\textcolor{green}{\beta_r\gamma_r\sum_{j \leq r-1}\dfrac{1}{\gamma_j}(k_r^T\cdot k_j)w_j^T} \tag{2} \]利用行堆叠把\((2)\)写成矩阵形式： $$ \underbrace{\Big[I+\mathrm{StrictLower}\big(B\Gamma KK^T\Gamma^{-1}\big)\Big]}_{M}\hat W = BV-B\Gamma K S_0 \tag{3} $$
行堆叠：顾名思义，把每个张量看成“行”来排列，叠成一个更高维度的张量，这样就能并行计算了. 我们先假设\(\beta_r\)堆叠出的4维张量是\(B = \operatorname{diag}(\beta_1, \cdots, \beta_m)\)，\(\gamma_r\)堆叠出的张量是\(\Gamma = \operatorname{diag}(\gamma_1, \cdots, \gamma_m)\)，\(w_j\)按行堆叠形成\(\hat{W}\).
在\((2)\)这个式子中，红色部分\(\textcolor{red}{\beta_r v_r}\)和蓝色部分\(\textcolor{blue}{\beta_r\gamma_r k_r^\top S_0}\)显然是可以直接堆叠的，行与行之间独立；然而绿色部分\(\textcolor{green}{\beta_r\gamma_r\sum\limits_{j \leq r-1}\dfrac{1}{\gamma_j}(k_r^T\cdot k_j)w_j^T}\)比较麻烦，因为涉及到各个行的累加.
考虑矩阵\(G = K\cdot K^T\)，则\(k_r^T\cdot k_j\)是\(G\)的\((r,j)\)项；\(\dfrac1{\gamma_j}\)是\(\Gamma^{-1}\)的第 \(j\) 列，起到缩放作用. 于是我们可以看出，求和后堆叠得到的结果是：
\[ B\Gamma \cdot \text{StrictLower}(KK^T\Gamma^{-1}) \cdot \hat{W} \]\(\text{StrictLower}\)表示下三角矩阵. 由于下三角矩阵右乘其他矩阵仍然得到下三角矩阵，所以：
\[ B\Gamma \cdot \text{StrictLower}(KK^T\Gamma^{-1})\cdot \hat{W} = \text{StrictLower}(B\Gamma KK^T\Gamma^{-1})\cdot \hat{W} \]所以\((2)\)可以在堆叠后化成：
\[ \hat{W} = BV - B\Gamma KS_0 - B\Gamma\text{StrictLower}(KK^T\Gamma^{-1})\hat{W} \]移项即得\((3)\).
\(M\) 是对角线恒为 1 的下三角矩阵，所以一定可逆，于是令 \(A=M^{-1}\)，代入化简得：
\[ \hat W = A(BV) - A(B\Gamma K)S_0 = \underbrace{ABV}_{U} - \underbrace{AB\Gamma K}_{W}\cdot S_{[c]} = U-WS_{[c]} \]现在考虑跨chunk的递推，在 ansatz 里取 \(r=\ell\)（chunk 末尾），所以有：
\[ S_{[c+1]}=S_\ell=\gamma_\ell S_{[c]}+\gamma_\ell K^\top\Gamma^{-1}(U-WS_{[c]}) \]这个就是最终结果.
再看看代码里面的变量对应关系：（显然，这是codex总结的）
数学符号 含义 代码变量 出现位置 \(\gamma_r=\exp(g^{\text{cumsum}}_r)\) chunk 内累计衰减 gc/exp(gc)/exp(gc_i-gc_j)g_cumsum输入，逐 chunk 清零\(\beta_r\) delta rule 写入强度 bc（即beta）输入 \(M=I+\mathrm{StrictLower}(B\Gamma KK^\top\Gamma^{-1})\) 分块 KKT 矩阵 matrix（torch_kkt_solve内部）— \(A=M^{-1}\) KKT 逆矩阵（下三角） Ac/ 接口里的Atorch_kkt_solve产出，在核心计时区间之外算好、作为输入传入\(S_{[c]}\) chunk 起始 state state（循环变量）初值来自 initial_state或全零\(U=ABV\) ueinsum("bhij,bhjv->bhiv", Ac, vc*bc)\(W=AB\Gamma K\) weinsum("bhij,bhjd->bhid", Ac, kc*bc*exp(gc))\(\hat W=U-WS_{[c]}\)（每 token 的 delta 写入量） v_newu - w@state\(S_{[c+1]}=\gamma_\ell S_{[c]}+\gamma_\ell K^\top\Gamma^{-1}\hat W\) 跨 chunk 递推 state = exp(g_last)*state + einsum(kc*exp(g_last-gc), v_new)用差值 exp 隐式实现 \(\Gamma^{-1}\)，避免显式构造 \(O_{[c]}=\tfrac1{\sqrt{d_k}}[\Gamma QS_{[c]}+\Gamma\mathrm{Lower}(QK^\top)\Gamma^{-1}\hat W]\) chunk 输出 output_from_state + output_in_chunk同上， decay=tril(exp(gc_i-gc_j))一步实现 \(\Gamma,(\cdot),\Gamma^{-1}\) 且带因果 mask需要注意的是\(\Gamma\) 或 \(\Gamma^{-1}\)这两个对角阵实际实现不需要显式构造，而是始终用
exp(gc_i - gc_j)来代替 \(\gamma_i/\gamma_j\).这样做的好处是指数的自变量恒 \(\le 0\)（因为衰减是单调递减的），避免了单独算 \(1/\gamma_j\) 时可能出现的数值爆炸.
拉取文件夹：
可以看到已经封装好了chunk_local_cumsum和kkt_solve函数，因此run.py中只需要导入，不计入时间：
from preprocessing.tilelang_cumsum import chunk_local_cumsum
from preprocessing.tilelang_kkt_solve import kkt_solve
参考代码实现的过程：
torch_chunk_local_cumsum：实现 \(g^{\text{cumsum}}_r=\sum\limits_{j=1}^r\text{raw}\_g_j\)，每 64 个 token 重新从 0 累加——对应"chunk 内的门控前缀和".torch_kkt_solve：先做_expand_qk_heads（GVA 展开：把 \(H_q\) 个 key head 沿 head 维repeat_interleave成 \(H_v\) 份，等价于"每个 query/key head 连续对应 \(G=H_v/H_q\) 个 value head"），再构造 \(M\)、用torch.linalg.solve_triangular解出 \(A\) (接口表里预先算好、直接作为A传入的部分).torch_gdn_prefill_forward：按 chunk 顺序循环，chunk 内用矩阵乘法并行算出 \(W,U,\hat W\)（v_new）、输出 \(O\)，再把 state 递推到下一个 chunk. 这部分可以算出\(U,W,S,O\).
便捷脚本¶
我把要用到的内容整合到一个3.sh脚本中：
#!/bin/bash
#HPC --partition=lab3
#HPC --cpu=8
#HPC --mem=32Gi
#HPC --time=5m
NAME="${NAME:-default_name}"
DATE=$(date +%Y%m%d_%H%M%S)
mkdir -p results
exec > "results/${DATE}.log" 2>&1
python evaluation/run.py --reference-benchmarks
nsys profile --trace=cuda,nvtx,osrt --sample=none --cpuctxsw=none --stats=true --force-overwrite=true -o ${NAME} python run.py --case parallel_gva
nsys stats --report cuda_gpu_kern_sum --report cuda_api_sum --report cuda_gpu_mem_time_sum --force-export=true --format table ${NAME}.nsys-rep
最后提交：
优化过程¶

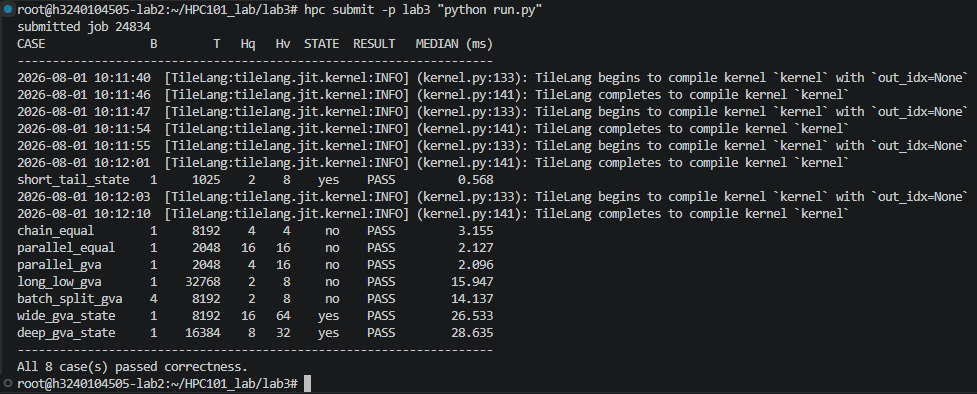

首先跑一下没有优化的版本，是完全基于上面的数学推导得出的：
结果：

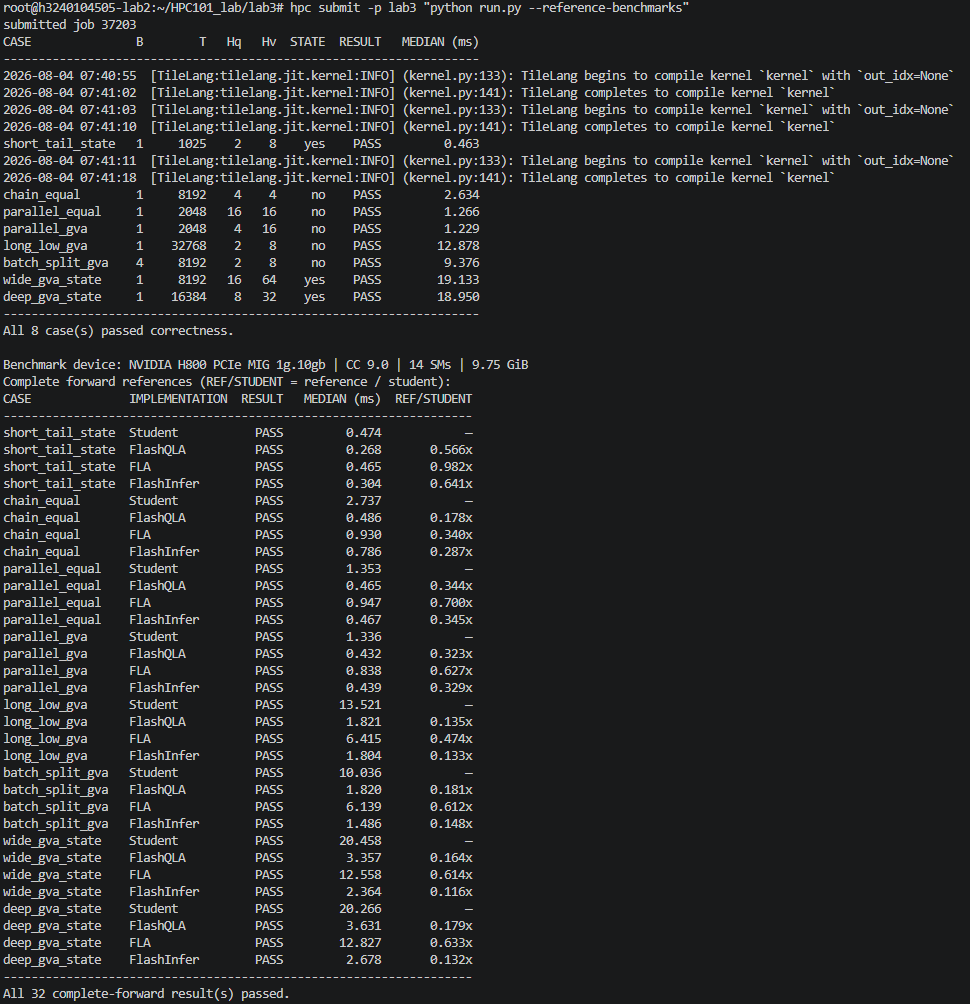

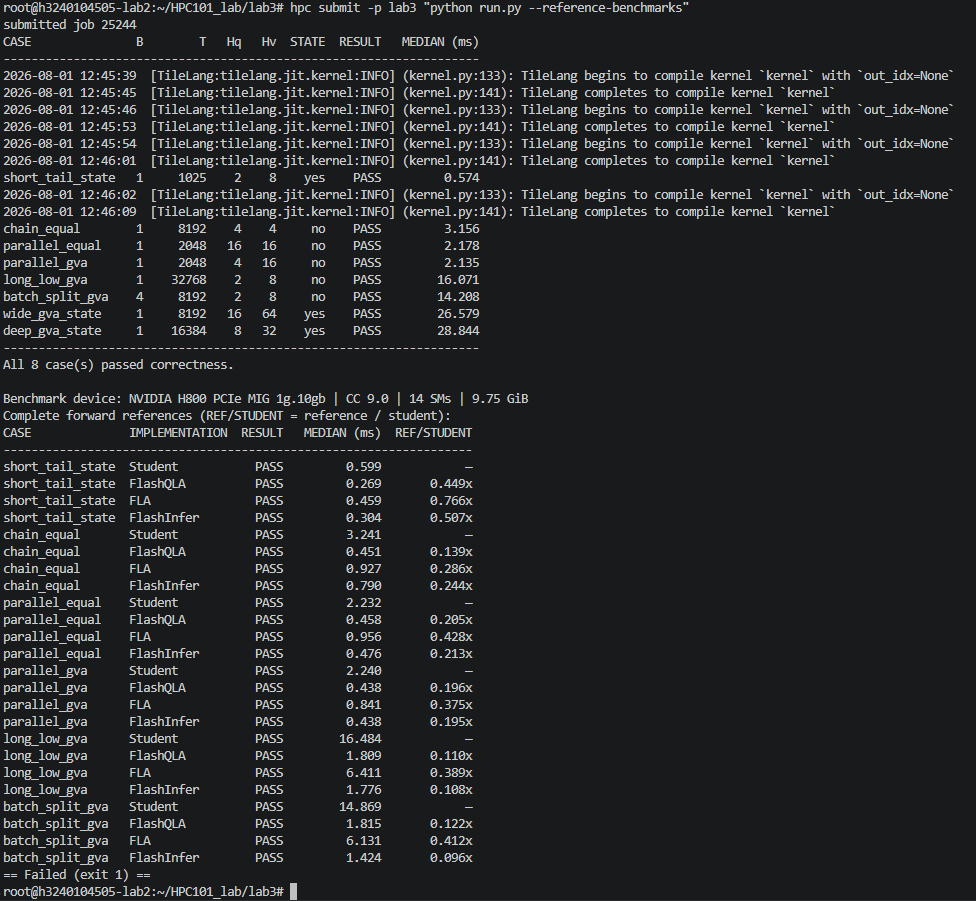

可以看到跟开源的实现差距还是挺大的，比如跑了一下benckmark甚至超时了：
结果：
可以看出即使与其中最慢的FLA相比，也慢了不少. 此时跟评分表格相比差距极大，预测只能拿
现在先定位一下hotspot找找方向，命名为baseline：
hpc submit -p lab3 -t 5m "nsys profile --trace=cuda,nvtx,osrt --sample=none --cpuctxsw=none --stats=true --force-overwrite=true -o baseline python run.py --case parallel_gva"
得到结果后在本地查看：
nsys stats --report cuda_gpu_kern_sum --report cuda_api_sum --report cuda_gpu_mem_time_sum --force-export=true --format table baseline.nsys-rep

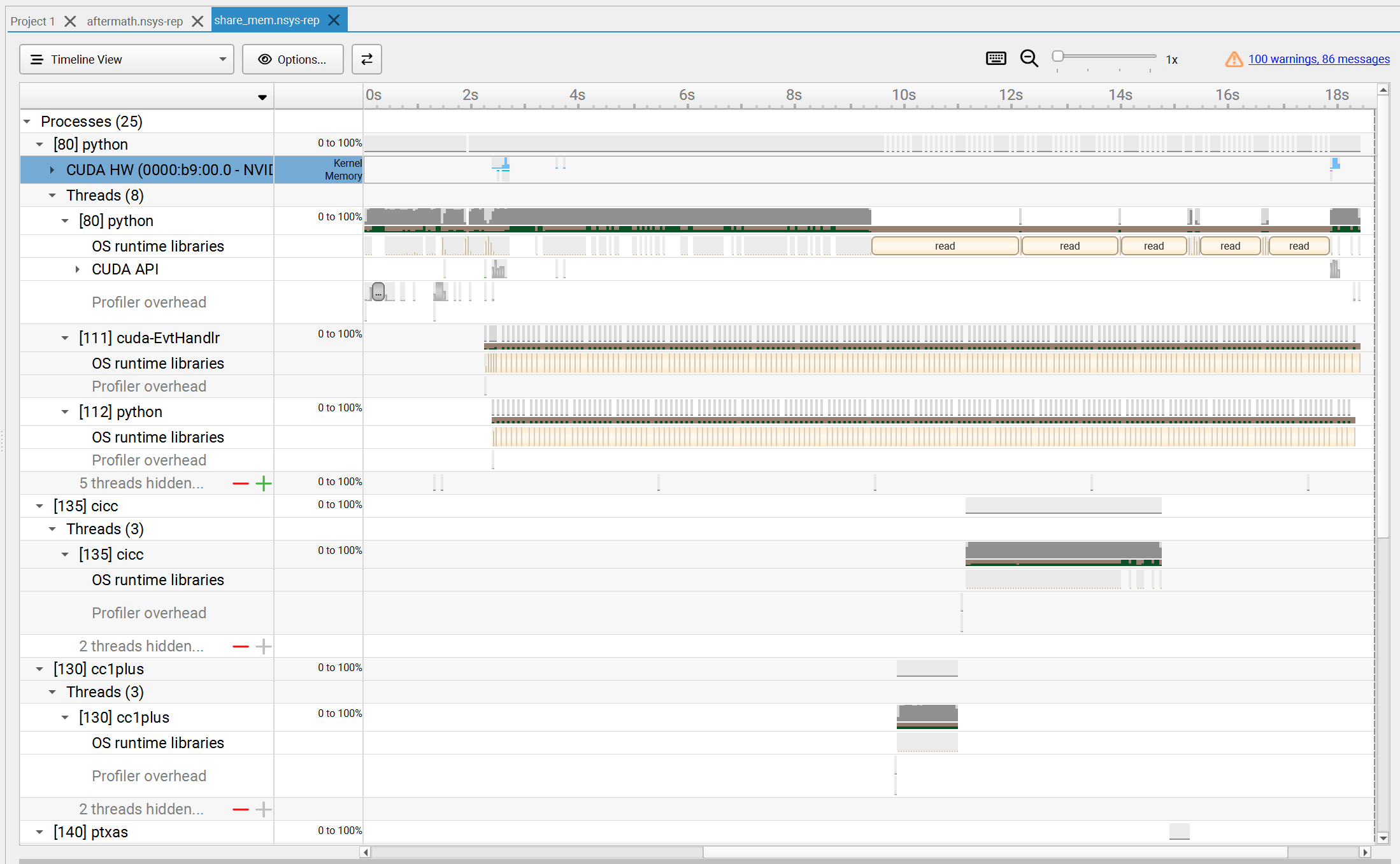

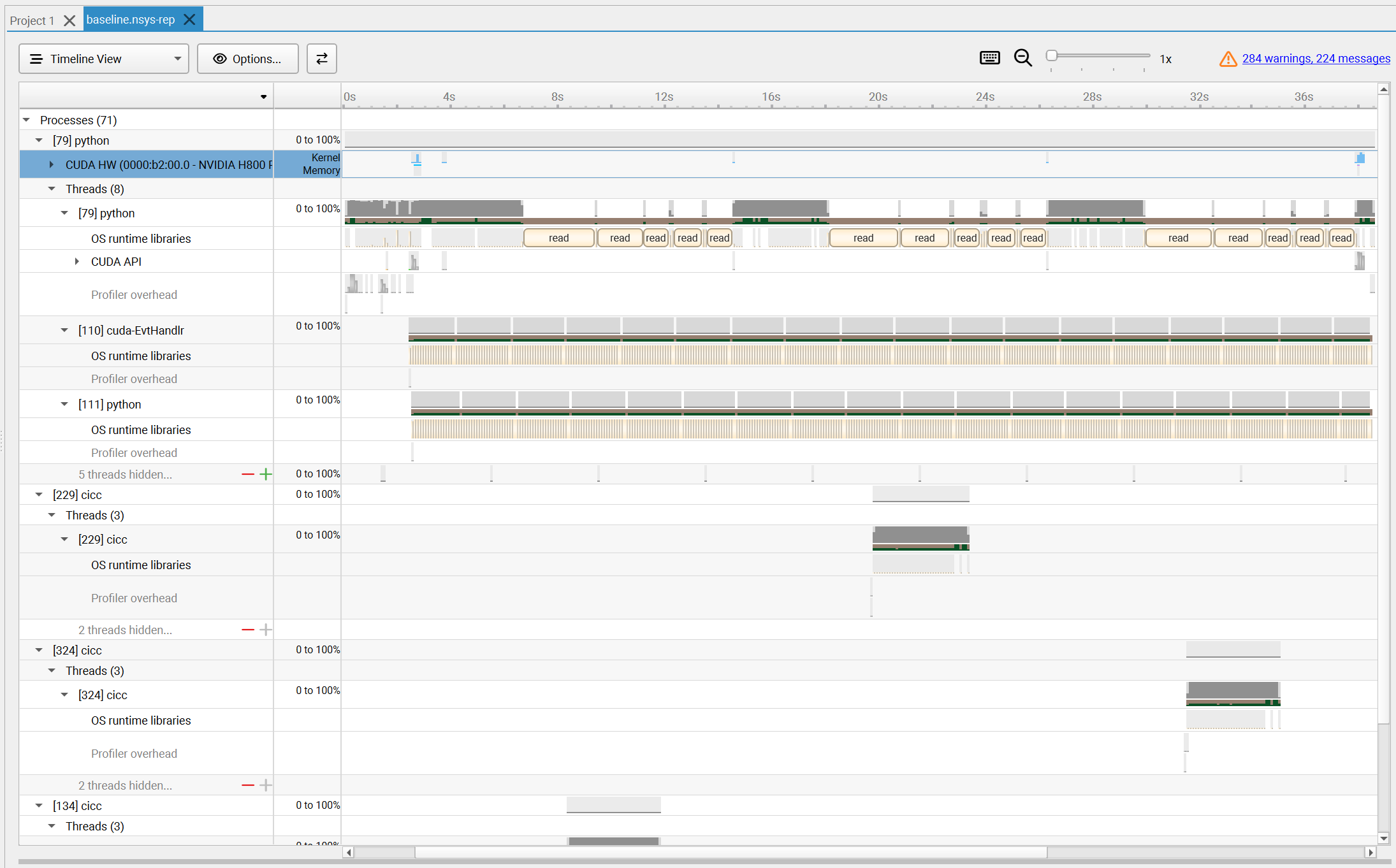

在GUI中也查看一下：
可以得到几个信息：
- CUDA这一行几乎是空的，只有几个很短的蓝色小竖条(kernel 执行)，这说明在 GPU 上跑的计算时间极短；
- 灰色方块是 CPU busy 区间,呈现出"忙一段、停一段"的间歇模式；
- OS runtime libraries 行里密集的
read大量反复出现，贯穿整个 timeline，表明每次调用都在做 cache 查找或重复 IO，而不是命中缓存直接跑，所以效率很低下.

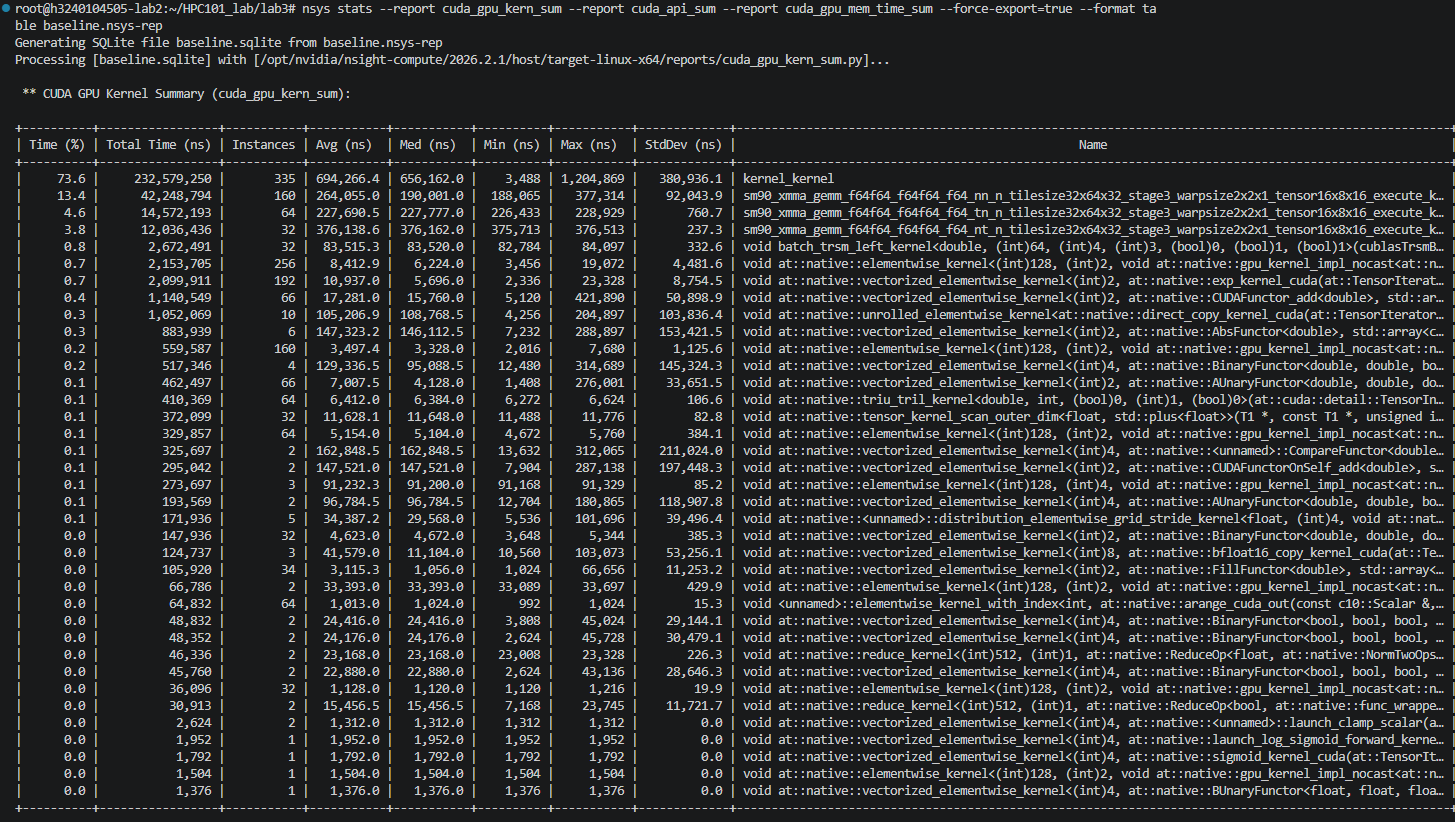

三个 TileLang kernel 在上面都会打包显示为 kernel_kernel，合计占 GPU kernel 时间 73.6%，具体来看的话，有chunk_state, chunk_ouput和W/U三种kernel：

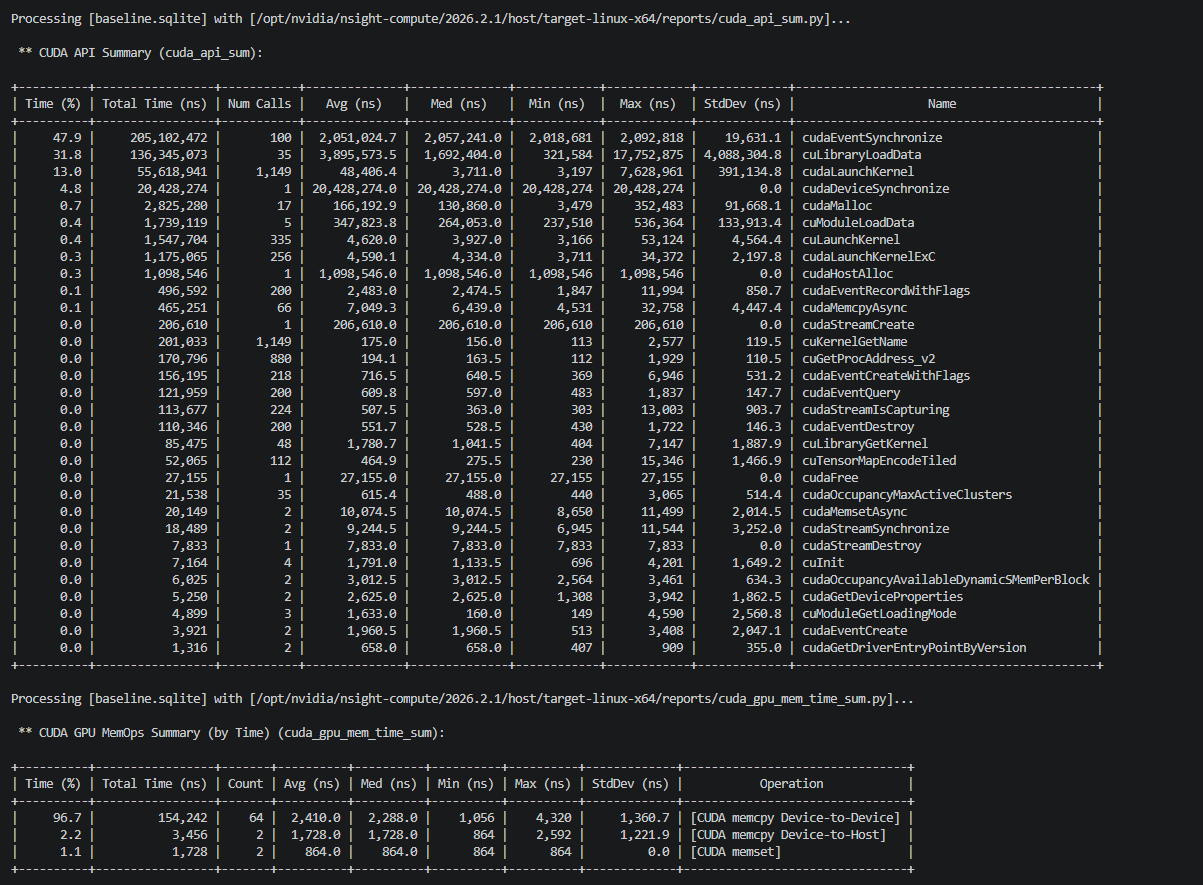

结果提取出来是这样的：
| Time (%) | Total Time (ns) | Instances | Avg (ns) | Med (ns) | Min (ns) | Max (ns) | StdDev (ns) | GridXYZ | BlockXYZ | Name |
|---|---|---|---|---|---|---|---|---|---|---|
| 41.5 | 131,076,074 | 111 | 1,180,865.5 | 1,186,086.0 | 1,156,773 | 1,204,869 | 13,566.5 | 2 16 1 | 128 1 1 | kernel_kernel |
| 23.0 | 72,800,456 | 111 | 655,860.0 | 656,163.0 | 641,539 | 670,723 | 7,519.9 | 2 512 1 | 128 1 1 | kernel_kernel |
| 9.1 | 28,699,232 | 112 | 256,243.1 | 257,073.0 | 89,473 | 265,825 | 16,135.7 | 512 1 1 | 128 1 1 | kernel_kernel |
从代码给出的形状上看，依次就是chunk_state, chunk_ouput和W/U三种kernel：
with T.Kernel(total_chunks * H, threads=128) as (block,): # W/U
...
with T.Kernel(
HEAD_DIM_V // BLOCK_DIM,
batch_size * H,
threads=128,
) as (bv, bbh): # chunk_state
...
with T.Kernel(
HEAD_DIM_V // BLOCK_DIM,
total_chunks * H,
threads=128,
) as (bv, block): # chunk_output
所以接下来着重优化chunk_state这个kernel，然后再考虑chunk_output和W/U这两个kernel.
这里有个问题是，一开始直接使用ncu会导致超时，不得不先尝试nsys profile. 唉，这个分区的最大运行时长不能调大一点吗？
（使用--clock-control none是为了防止ncu在MIG情况下锁掉时钟分区的报错）
然而还是跑不完，刚要开始分析kernel信息的时候就停止了，哎.
等价数学变换¶
所有分析内容写成了
aftermath开头的文件，比如aftermath.nsys-rep.
肉眼可见的优化是把W/U的计算合并起来，即：
这样矩阵乘法次数从6次降低到4次，目测可以提升很多效率.
Profiling变化¶

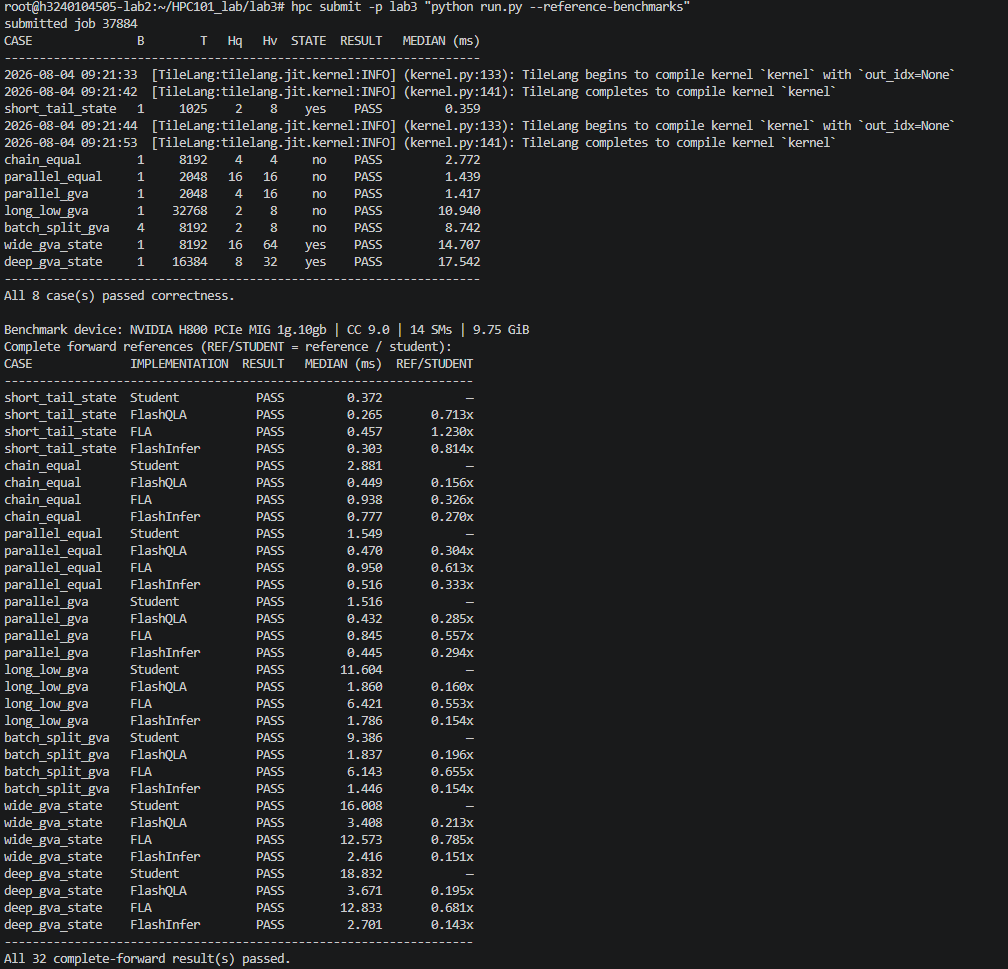

观察一下修改之后的用时，可以发现比baseline确实快了一些，并且超过评分标准的60分线了：

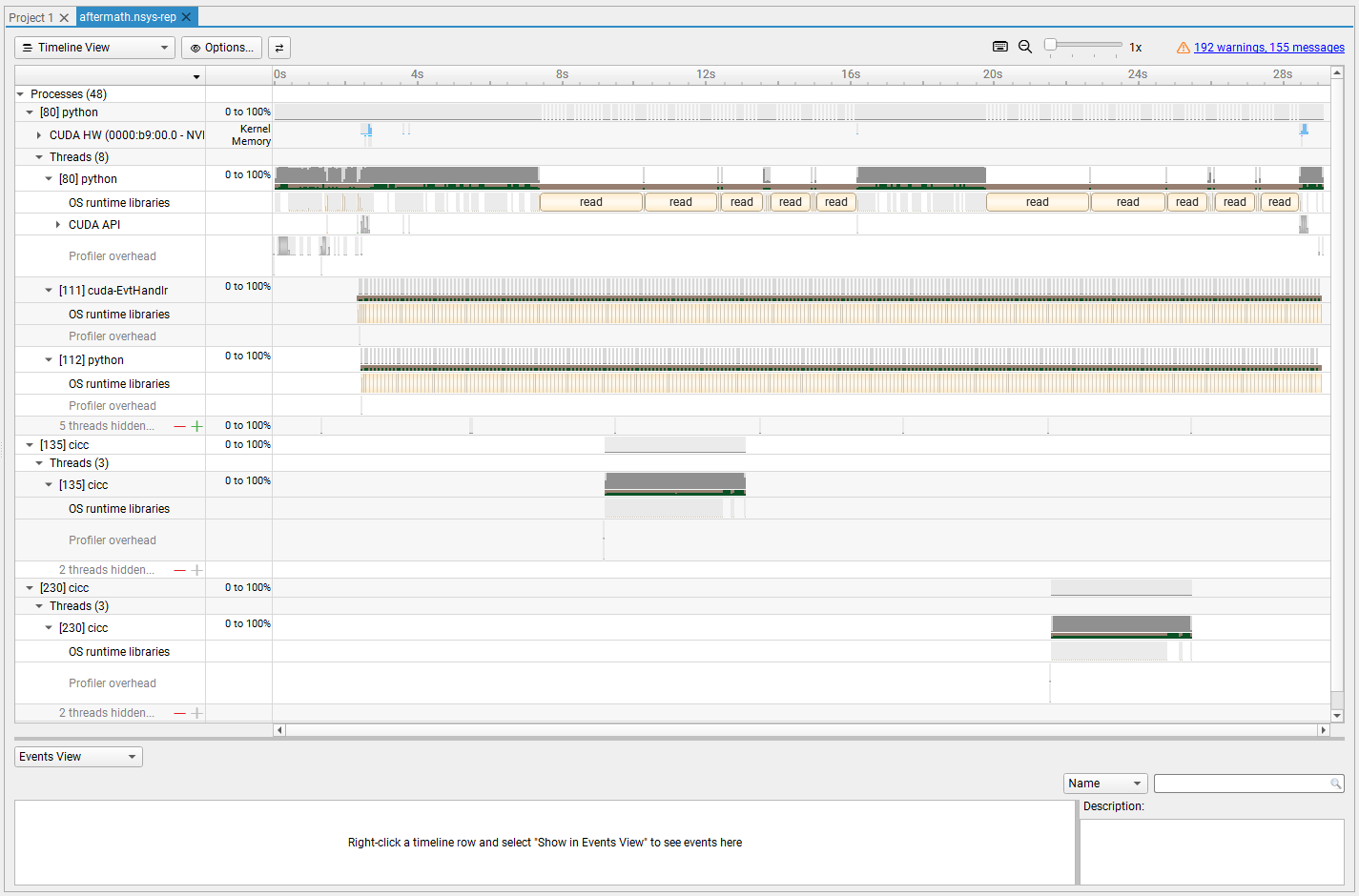

hotspot:
看起来跟前面的没什么区别.

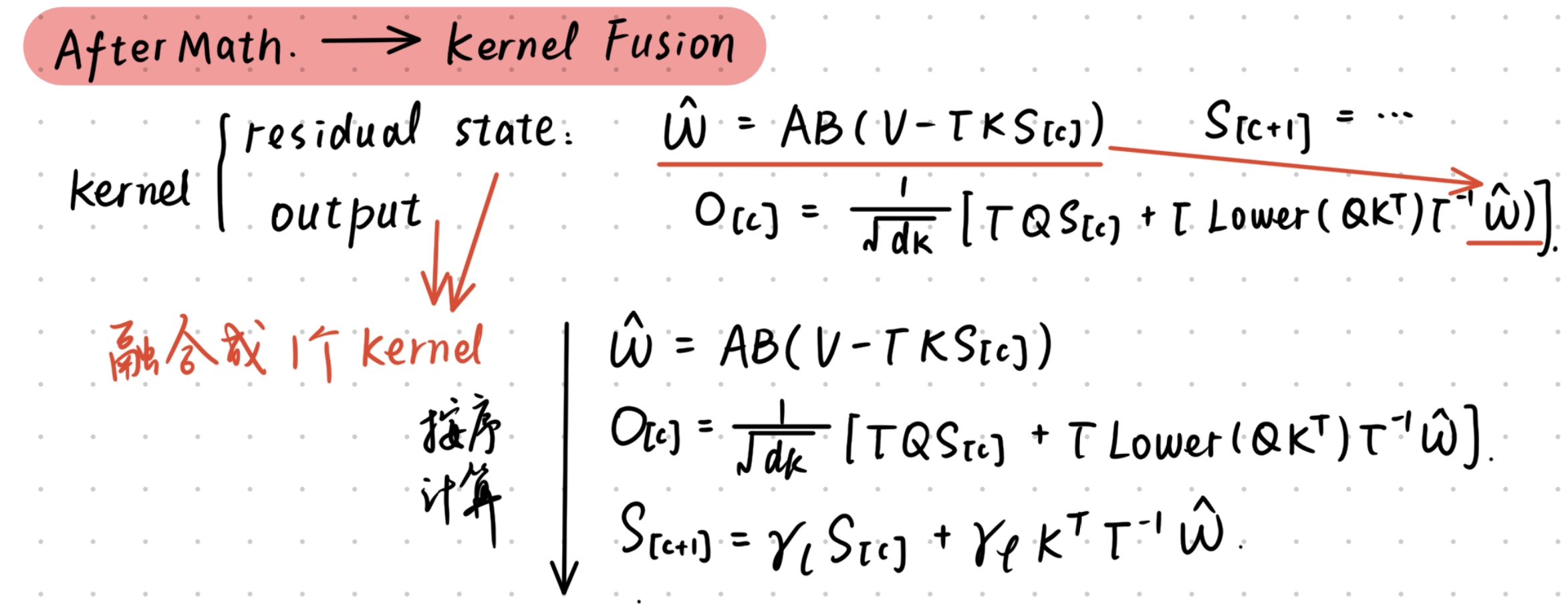

Kernel Fusion¶
上面的过程其实也相当于做了一个kernel fusion，把W/U放到了final_state的残差计算过程中，变成了现在的_tilelang_residual_state, _tilelang_chunk_output两个核中.
Residual state负责计算\(\hat W\)和\(S_{[c+1]}\)，Output负责计算\(O_{[c]}\).
由于\(O_{[c]}\)的计算过程可以看出它只依赖于\(S_{[c]}\)，所以可以考虑融合成1个kernel：
性能又好了一点，但增加得有限. 看起来纯数学的手段是不太够的，需要对I/O和内存管理做出一些处理才行.

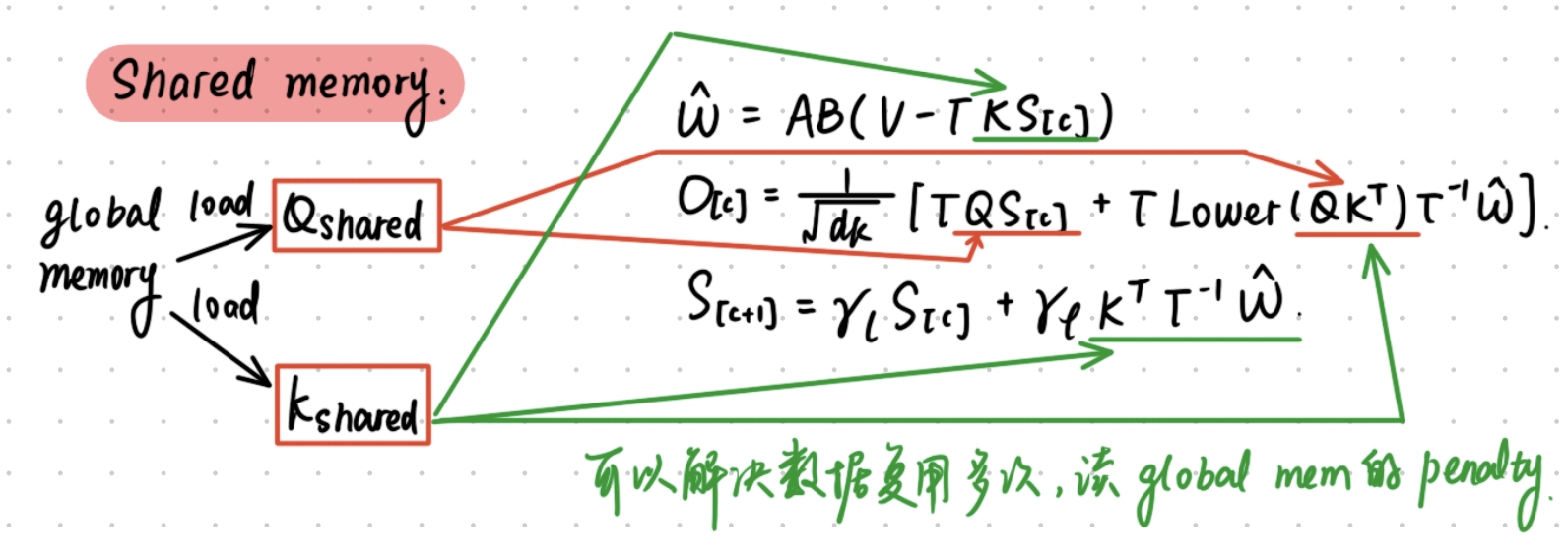

Shared Memory¶
引入这个优化主要是因为我看到上面的Nsys界面上read memory太多了，即cache miss penalty过大，效率极低.
完成kernel fusion之后，\(S_{[c]}\)和\(\hat W\)已经不用在HBM里来回写了，但是还有一个比较明显的问题：BLOCK_DIM=64时，同一个value head要用两个CTA处理. 这两个CTA虽然负责不同的value列，却会各自完整读取一次\(Q,K,A,\Gamma,B\)，还会把同一个\(QK^T\)算两遍.
所以这里的思路是：把BLOCK_DIM从64扩大到128，让一个CTA直接负责完整的\(d_v=128\)，线程数相应从128增加到256. 这样\(Q,K,A\)和gate每个chunk只需要从global memory加载一次，然后放在shared memory中给后面的多个GEMM反复使用：
这里shared memory的作用是明确让同一个CTA拥有整个chunk需要的数据. 数据从HBM读进来一次后，后面的\(QS_{[c]}\)、\(KS_{[c]}\)、\(QK^T\)和state update都直接读取shared memory，不再重新发global load.（也有点像多级cache，总之思路都是复用数据来降低penalty）
按照\(C=64,d_k=d_v=128\)计算，原来两个64-wide CTA读取\(Q,K,A,V,g,\beta\)大约需要：
合成一个128-wide CTA后变为：
所以主要输入的逻辑global read降低了大约：
当然这个数是代码层面的逻辑读取量，不一定等于真正的DRAM流量，因为原来的第二次读取有可能命中L2；不过即使命中L2，重复的load指令、L2 transaction和global-to-shared copy仍然存在.
shared memory本身的分配也很奇怪，容易压低occupancy. 这里利用不同中间量的生命周期不会重叠，复用两块buffer：
residual_shared依次保存\(V\rightarrow B(V-\Gamma KS_{[c]})\rightarrow\hat W\rightarrow\gamma_\ell\Gamma^{-1}\hat W\rightarrow O_{[c]}\)的写回暂存；a_shared先保存\(A\)，在\(A\cdot residual\)完成后再覆盖成\(\Gamma\mathrm{Lower}(QK^T)\Gamma^{-1}\).
这样不需要额外的value_shared和output_shared，整个CTA的shared memory大约是：
| Buffer | 大小 |
|---|---|
state_shared[128,128] |
32 KiB |
q_shared[64,128] |
16 KiB |
k_shared[64,128] |
16 KiB |
residual_shared[64,128] |
16 KiB |
a_shared[64,64] |
8 KiB |
| gate、beta和decay | 1 KiB |
| 合计 | 约89 KiB |
另外g_cumsum也只从global memory读取一次，先写进gate_shared，\(\gamma_r=\exp(g_r^{\text{cumsum}})\)以及后续的gate ratio都从这份shared copy计算.
修改后所有case都能通过，parallel_gva在warmup=10,repetitions=100下从fused-64的1.467 ms降低到fused-128的1.036 ms，大约提升了29.4%. 这个提升不全来自内存，因为\(QK^T\)也从两次变成了一次；但是从数据流上看，减少重复global read确实是这一步优化的核心.
在这里我提交了第一次OJ，想看看hidden cases的情况，得到了71分：
{
"cases": [
{
"label": "short_tail_state",
"medianMs": 0.283856,
"public": true,
"score": 104.3819,
"status": "PASS"
},
{
"label": "chain_equal",
"medianMs": 1.98024,
"public": true,
"score": 62.7908,
"status": "PASS"
},
{
"label": "parallel_equal",
"medianMs": 1.033248,
"public": true,
"score": 67.1702,
"status": "PASS"
},
{
"label": "parallel_gva",
"medianMs": 1.032272,
"public": true,
"score": 66.3477,
"status": "PASS"
},
{
"label": "long_low_gva",
"medianMs": 8.143728,
"public": true,
"score": 62.3805,
"status": "PASS"
},
{
"label": "batch_split_gva",
"medianMs": 6.070896,
"public": true,
"score": 62.5861,
"status": "PASS"
},
{
"label": "wide_gva_state",
"medianMs": 10.353328,
"public": true,
"score": 62.5189,
"status": "PASS"
},
{
"label": "deep_gva_state",
"medianMs": 12.254304,
"public": true,
"score": 62.2979,
"status": "PASS"
},
{
"label": "hidden-1",
"medianMs": 0.254704,
"public": false,
"score": 107.1726,
"status": "PASS"
},
{
"label": "hidden-2",
"medianMs": 1.994544,
"public": false,
"score": 62.7467,
"status": "PASS"
},
{
"label": "hidden-3",
"medianMs": 1.05008,
"public": false,
"score": 66.0585,
"status": "PASS"
},
{
"label": "hidden-4",
"medianMs": 8.14968,
"public": false,
"score": 62.3766,
"status": "PASS"
}
],
"commandError": null,
"hiddenScore": 74.5886,
"p120": 2,
"publicScore": 68.8092,
"repetitions": 100,
"sourceRevision": "02dc5ef-r2",
"summary": "Lab 3 score 71/120",
"warmup": 10,
"weights": {
"hidden": 0.4,
"public": 0.6
}
}
累死了，接着继续尝试一下. 看看Vtune，虽然说把read阶段合二为一从而大大降低了运行时间，但明显的性能瓶颈在除了short_tail之外的其它样例上. Vtune中 OS runtime libraries 行具有大量密集的短 tick，Profiler overhead行也有碎片化标记，以及 CUDA HW 行只有少量相对稀疏的蓝色 kernel 区间，这表明单线程寄存器负担过重了：

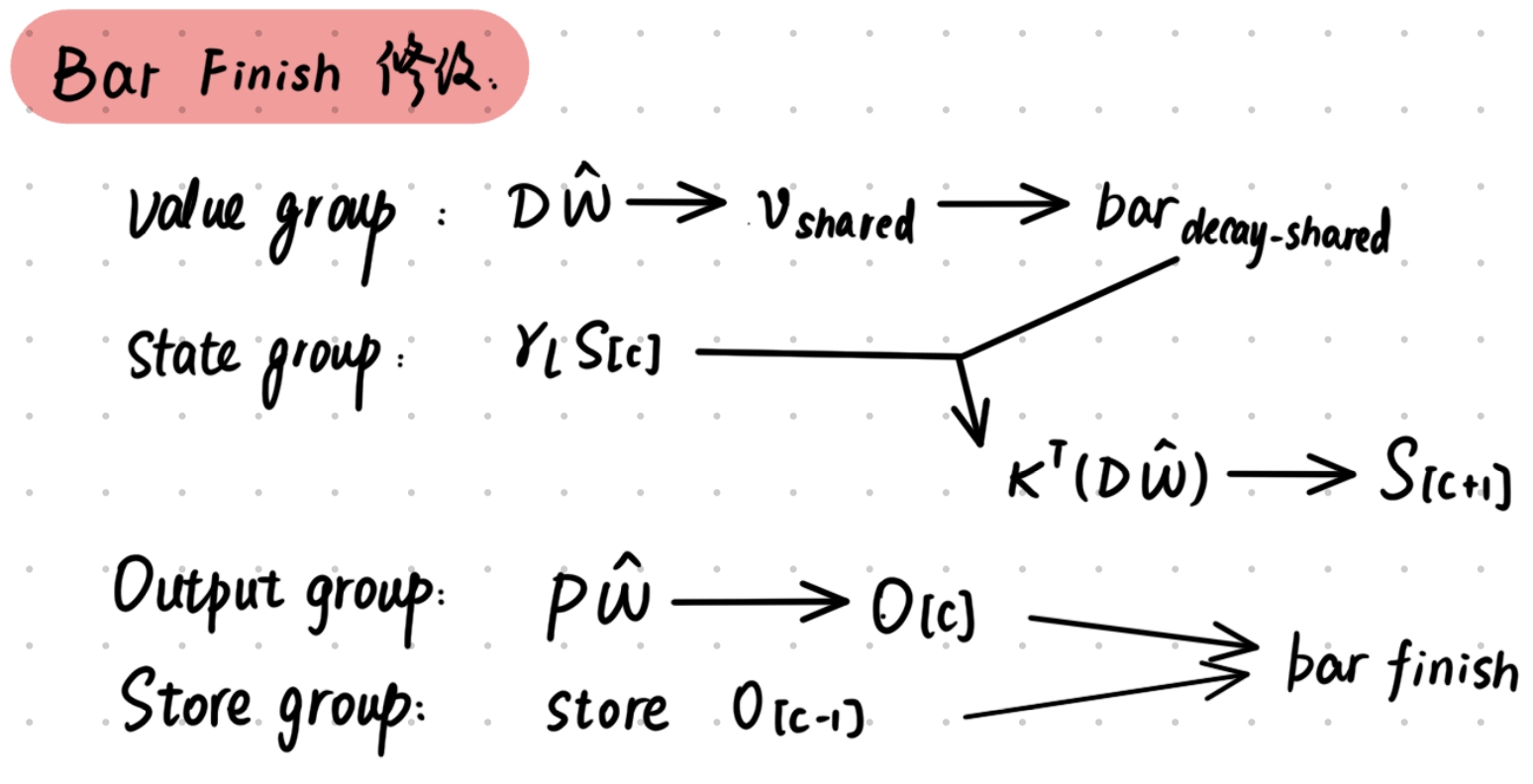

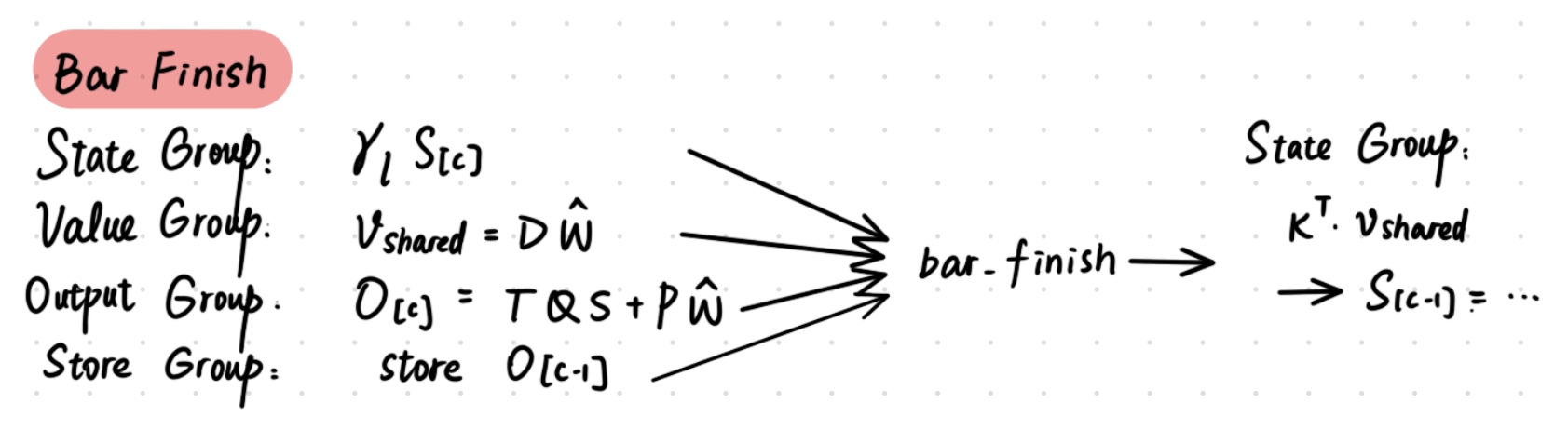

warp specialization¶
warp，即线束，是thread下更小的一个单位，为了减轻进程的交叠引入的.
kernel fusion和share_mem之后每个CTA同时有几个比较大的FP32 fragment：state_fragment[128,128]、value_fragment[64,128]、output_fragment[64,128]和scores_fragment[64,64]. 在256 threads下，粗略平均到每个线程分别是64、32、32和16个FP32值，还没有算编译器临时变量，所以寄存器压力比较大.
先把\(QS_{[c]}\)向后移动，在score写进shared memory以后再计算：
这不改变
因为\(QS_{[c]}\)仍然在state update以前计算，只是让scores_fragment和output_fragment的生命周期不再重叠. 从结果上看，parallel_gva仍为1.036 ms，说明只改变代码顺序还不够，唉.
接着我试了一下把一个CTA的线程数从256增加到512. 这里没有手写producer/consumer warp group，所以严格来说不是完整的warp-specialized pipeline；它的直接作用是把fragment分摊给更多线程，并把单CTA从8 warps增加到16 warps. shared memory仍然约89 KiB，没有增加新的buffer.
所有case均通过. warmup=1,repetitions=2的结果如下：
| Case | 256 threads (ms) | 512 threads (ms) | 延迟下降 |
|---|---|---|---|
short_tail_state |
0.301 | 0.252 | 16.3% |
chain_equal |
1.992 | 1.577 | 20.8% |
parallel_equal |
1.043 | 0.836 | 19.8% |
parallel_gva |
1.039 | 0.831 | 20.0% |
long_low_gva |
8.049 | 6.393 | 20.6% |
batch_split_gva |
6.199 | 4.885 | 21.2% |
wide_gva_state |
10.615 | 8.426 | 20.6% |
deep_gva_state |
12.560 | 9.909 | 21.1% |
parallel_gva在warmup=10,repetitions=100下复测两次为0.815 ms和0.822 ms，相比256-thread版本的1.036 ms大约降低20.9%，即约1.26倍加速.
另外逐个试了几种组合：1024 threads为0.925 ms，额外warp的同步开销反而更大；384 threads因为fragment布局不满足要求而编译失败；BF16 \(\hat W\)回载、gate_last shared复用和warp-specialization pass都没有稳定收益. 所以最后保留512 threads，不保留这些组合.

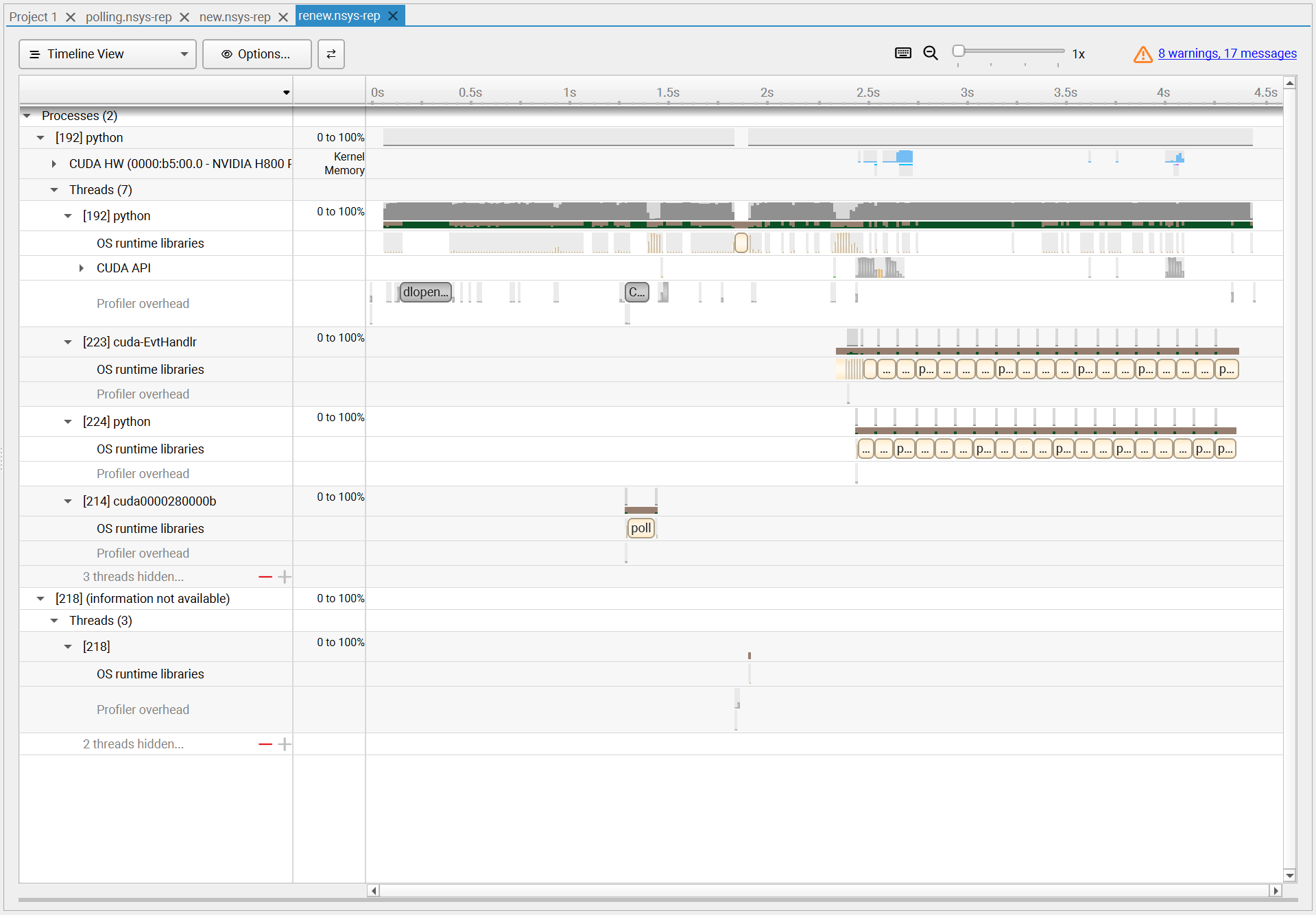

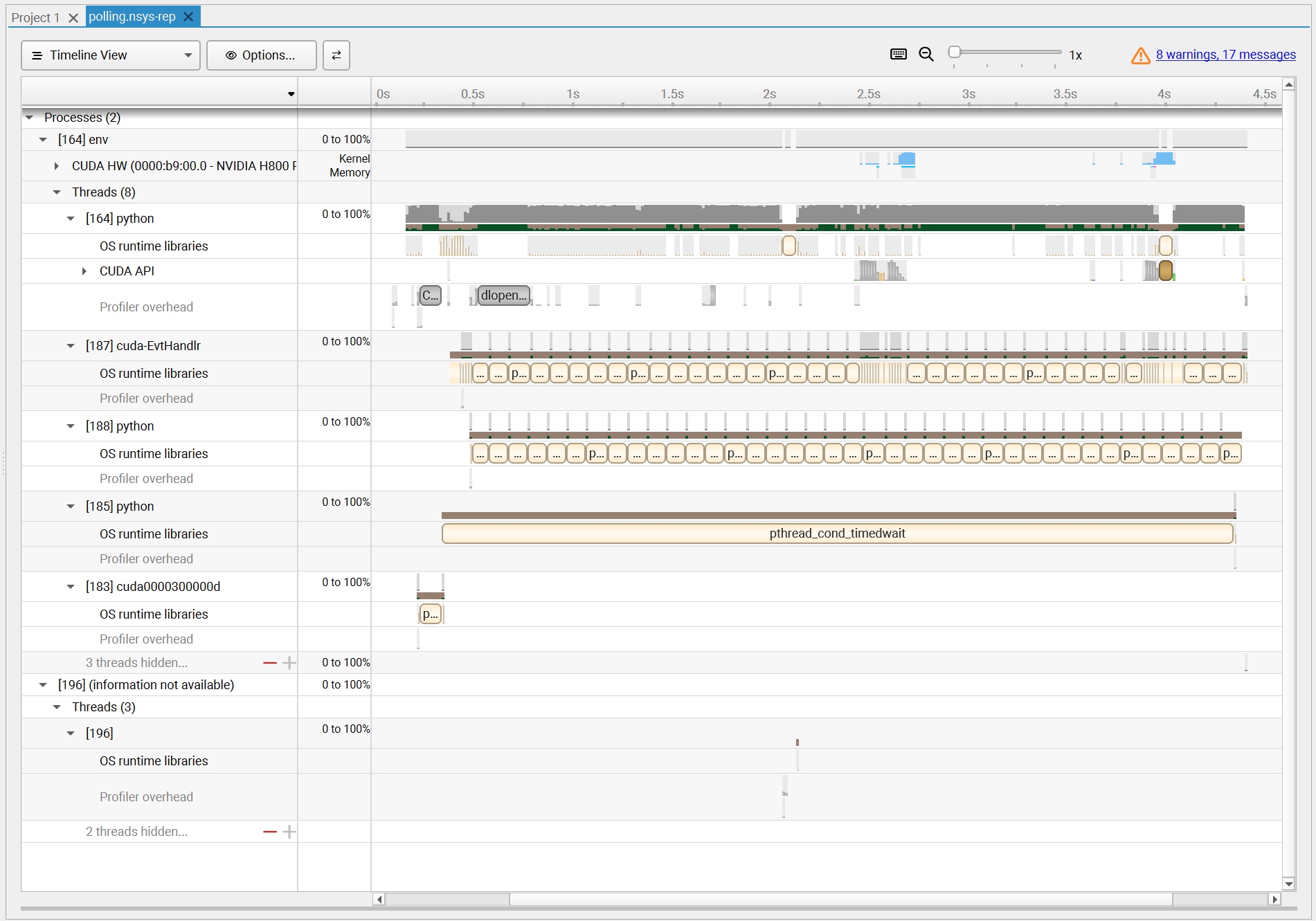

warp specialization后的运行日志放在了results/20260806_163613.log下，修改后运行得到的热点对应cta.nsys-rep和cta.sqlite两份文件，此时OJ上可以拿到74分，进步不大，好麻烦.
对应的比较与热点图：
Benchmark device: NVIDIA H800 PCIe MIG 1g.10gb | CC 9.0 | 14 SMs | 9.75 GiB
Complete forward references (REF/STUDENT = reference / student):
CASE IMPLEMENTATION RESULT MEDIAN (ms) REF/STUDENT
-------------------------------------------------------------------
short_tail_state Student PASS 0.250 —
short_tail_state FlashQLA PASS 0.270 1.081x
short_tail_state FLA PASS 0.458 1.837x
short_tail_state FlashInfer PASS 0.301 1.206x
chain_equal Student PASS 1.651 —
chain_equal FlashQLA PASS 0.460 0.278x
chain_equal FLA PASS 0.939 0.569x
chain_equal FlashInfer PASS 0.783 0.475x
parallel_equal Student PASS 0.936 —
parallel_equal FlashQLA PASS 0.461 0.492x
parallel_equal FLA PASS 0.943 1.007x
parallel_equal FlashInfer PASS 0.468 0.499x
parallel_gva Student PASS 0.942 —
parallel_gva FlashQLA PASS 0.435 0.462x
parallel_gva FLA PASS 0.840 0.892x
parallel_gva FlashInfer PASS 0.441 0.468x
long_low_gva Student PASS 7.206 —
long_low_gva FlashQLA PASS 1.831 0.254x
long_low_gva FLA PASS 6.422 0.891x
long_low_gva FlashInfer PASS 1.786 0.248x
batch_split_gva Student PASS 5.463 —
batch_split_gva FlashQLA PASS 1.813 0.332x
batch_split_gva FLA PASS 6.145 1.125x
batch_split_gva FlashInfer PASS 1.434 0.262x
wide_gva_state Student PASS 9.402 —
wide_gva_state FlashQLA PASS 3.340 0.355x
wide_gva_state FLA PASS 12.530 1.333x
wide_gva_state FlashInfer PASS 2.332 0.248x
deep_gva_state Student PASS 10.843 —
deep_gva_state FlashQLA PASS 3.627 0.334x
deep_gva_state FLA PASS 12.812 1.182x
deep_gva_state FlashInfer PASS 2.675 0.247x
-------------------------------------------------------------------

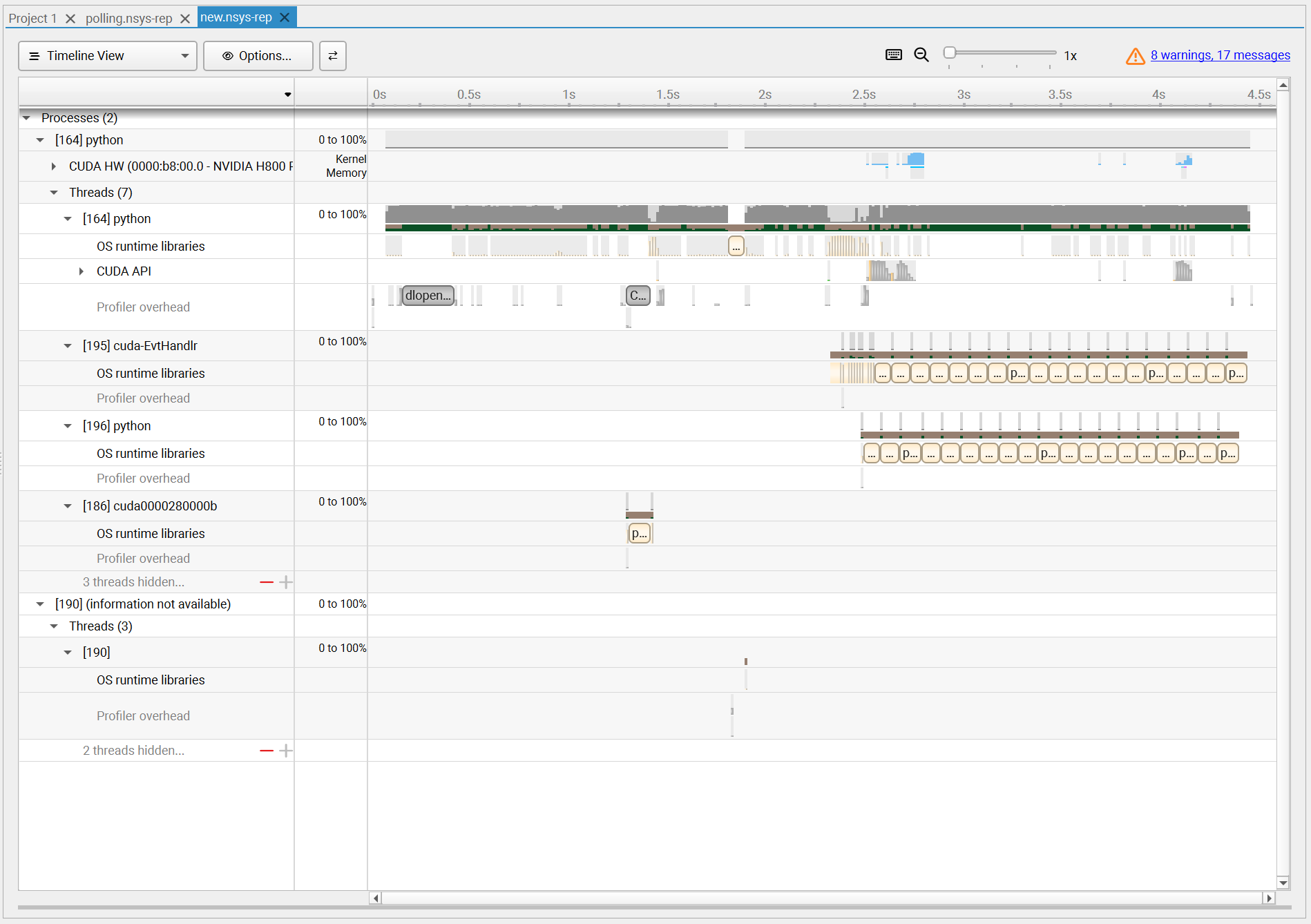

现在的主要问题是：
-

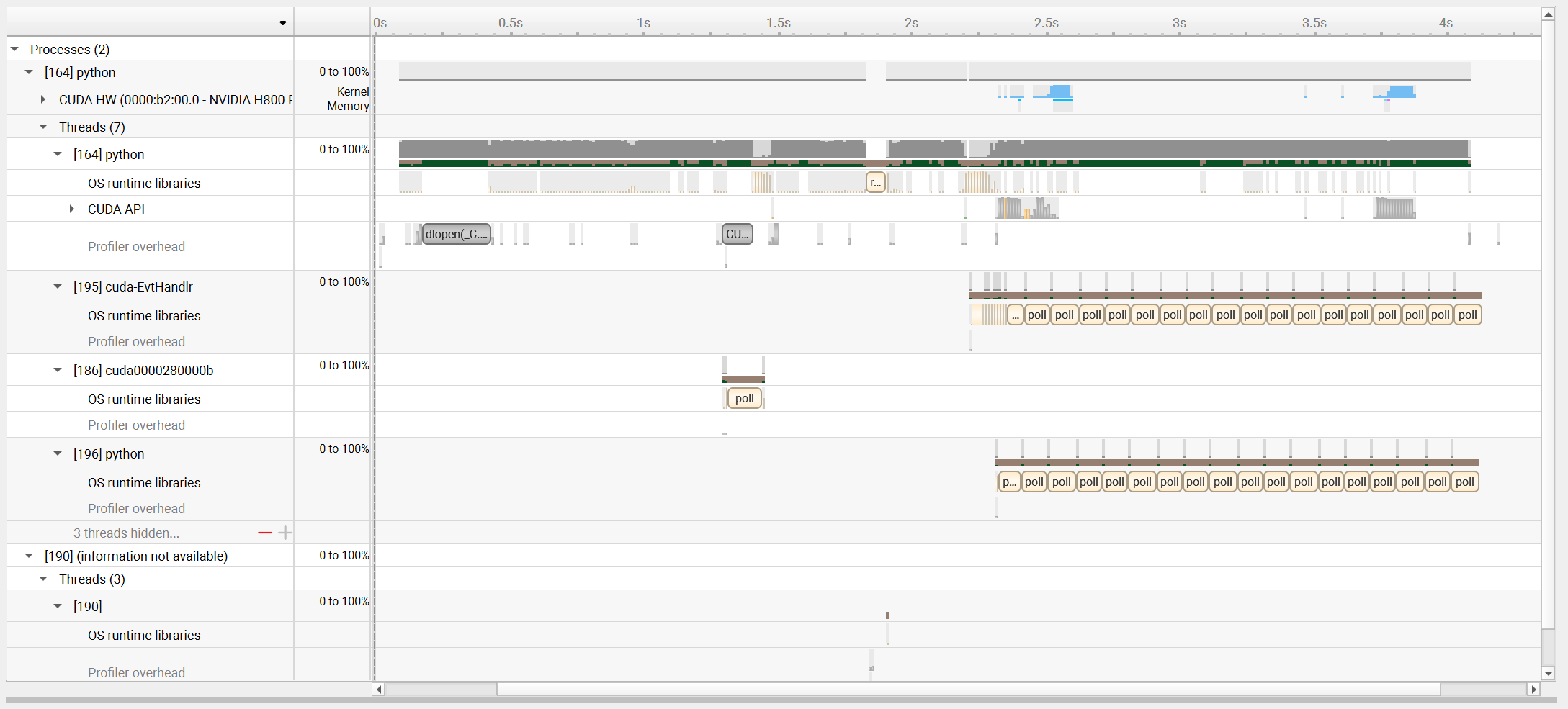

CUDA HW (Kernel/Memory)行几乎是空的，只有在约 1.5s、2.4-2.5s、3.7-3.9s 附近才出现几个稀疏的蓝色小方块. 也就是说，在这 4 秒里，GPU 真正在跑 kernel 或做内存拷贝的时间占比非常低，绝大部分时间 GPU 是空闲的. -
CUDA API行只在 2.3-2.5s、3.5-3.7s 左右出现密集的小柱状簇，说明 CPU 端只在很窄的时间窗口里集中发起了一批 API 调用（大概率是一串小 kernel launch / memcpy），其余时间几乎没有 CUDA API 调用. -
主线程
[164] python的OS runtime libraries行几乎从头到尾都密密麻麻地打点，且出现了较多"CUDA 驱动/运行时懒加载"开销. -
[195] cuda-EvtHandler和[196] python两个辅助线程从 ~1.4s 开始，几乎不间断地重复执行poll（一长串挨着的pollblock），一直持续到 4s 窗口结束。[186] cuda0000280000b线程也在 1s 附近短暂poll了一下.
所以下面我先做的优化主要是：
- （命名为
blocking）把设备的调度策略从默认的 spin 改成 blocking： cudaSetDeviceFlags(cudaDeviceScheduleBlockingSync)，让 CPU 线程在等待时让出核心不空转； - （命名为
warmup） warm-up 隔离初始化开销（只影响第一个iter）； - （命名为
polling）关闭忙轮询、改阻塞同步（减少 CPU 空转，猜测对多线程/多进程场景有效）
嗯，但是没什么很好的效果，先记下来：
Hopper warp specialization¶
前面的512-thread版本只是增加线程数，几个阶段仍由同一批线程串行完成. 最后参考FlashQLA的Hopper实现，把一个CTA的16个warp分成四组：
- 0--127线程维护\(S_{[c]}\)；
- 128--255线程计算\(\hat W\)；
- 256--383线程计算\(O_{[c]}\)；
- 384--511线程负责TMA加载和写回.
\(Q,K,V,A,g,\beta\)使用两组shared buffer做ping-pong. producer加载第\(c+1\)个chunk时，其余warp group可以继续计算第\(c\)个chunk；named barrier只在真正的数据依赖处同步. 数学过程仍然是：
这里是让加载、state、value和output四条流水线重叠.
消除\(A\)的中间转换¶
一开始的warp-specialized kernel把\(\beta\)吸收到\(A\)的列中：
因为\(B_{[c]}=\mathrm{diag}(\beta)\)，所以它和下面的写法完全等价：
但是前一种写法需要output warp group先把\(A\)从BF16 shared memory读到一个\(64\times64\)的FP32 fragment，逐列乘\(\beta\)，再写回shared memory，value warp group才能继续GEMM. 这会增加4096个FP32 fragment元素、一次shared memory往返和一个跨warp barrier.
因此最后恢复成原公式的计算顺序：先逐行计算\(B_{[c]}R_{[c]}\)，再直接使用预处理给出的\(A_{[c]}\)做GEMM：
这样只增加\(64\times128\)次逐元素乘法，但删掉了更昂贵的\(A\)转换、FP32 fragment和同步. wide_gva_state由2.488 ms降到约2.17 ms，deep_gva_state由2.820 ms降到约2.45 ms.
然而，但从结果上看，没什么很大的改进：
Benchmark device: NVIDIA H800 PCIe MIG 1g.10gb | CC 9.0 | 14 SMs | 9.75 GiB
Complete forward references (REF/STUDENT = reference / student):
CASE IMPLEMENTATION RESULT MEDIAN (ms) REF/STUDENT
-------------------------------------------------------------------
short_tail_state Student PASS 0.252 —
short_tail_state FlashQLA PASS 0.276 1.094x
short_tail_state FLA PASS 0.470 1.866x
short_tail_state FlashInfer PASS 0.303 1.204x
chain_equal Student PASS 1.787 —
chain_equal FlashQLA PASS 0.461 0.258x
chain_equal FLA PASS 0.936 0.524x
chain_equal FlashInfer PASS 0.785 0.439x
parallel_equal Student PASS 0.993 —
parallel_equal FlashQLA PASS 0.462 0.465x
parallel_equal FLA PASS 0.952 0.959x
parallel_equal FlashInfer PASS 0.473 0.476x
parallel_gva Student PASS 0.995 —
parallel_gva FlashQLA PASS 0.438 0.441x
parallel_gva FLA PASS 0.845 0.849x
parallel_gva FlashInfer PASS 0.442 0.445x
long_low_gva Student PASS 7.351 —
long_low_gva FlashQLA PASS 1.828 0.249x
long_low_gva FLA PASS 6.433 0.875x
long_low_gva FlashInfer PASS 1.803 0.245x
batch_split_gva Student PASS 5.758 —
batch_split_gva FlashQLA PASS 1.818 0.316x
batch_split_gva FLA PASS 6.157 1.069x
batch_split_gva FlashInfer PASS 1.445 0.251x
wide_gva_state Student PASS 9.470 —
wide_gva_state FlashQLA PASS 3.361 0.355x
wide_gva_state FLA PASS 12.582 1.329x
wide_gva_state FlashInfer PASS 2.364 0.250x
deep_gva_state Student PASS 10.897 —
deep_gva_state FlashQLA PASS 3.639 0.334x
deep_gva_state FLA PASS 12.824 1.177x
deep_gva_state FlashInfer PASS 2.677 0.246x
-------------------------------------------------------------------
热点图：
Double Buffer¶
根据上面的热点，最终不再继续做局部删指令，而是把一个CTA拆成四个固定warp group，并给\(Q,K,V,A,g,\beta\)建立double buffer：
TMA producer: load chunk_[c+1]
state group : maintain S_[c] and S_[c+1]
value group : compute R_[c] and W_hat_[c]
output group: compute QK^T, QS_[c] and O_[c]
这样把“单CTA内所有阶段由同一批线程串行执行”的热点改成producer/consumer重叠. 初版正式10/100结果为：
| Case | 普通512线程 (ms) | warp-specialized (ms) |
|---|---|---|
short_tail_state |
0.231 | 0.114 |
chain_equal |
1.543 | 0.454 |
parallel_equal |
0.820 | 0.292 |
parallel_gva |
0.816 | 0.259 |
long_low_gva |
6.152 | 1.691 |
batch_split_gva |
4.713 | 1.335 |
wide_gva_state |
8.182 | 2.488 |
deep_gva_state |
9.635 | 2.820 |
这时7/8个case超过100分检查点，剩余热点集中在wide_gva_state：它有64个value head，重复执行每chunk的\(A\)转换和跨warp同步；deep_gva_state也因为chunk最多而对每chunk固定开销敏感.
因此最后消除：
所需的FP32 a_fragment、shared回写和barrier，恢复成：
这一步直接针对每个chunk、每个value head都会发生的同步热点，实测效果很好，在OJ上达到了111分.
热点图：
(失败) Host侧尝试¶
Host侧优化的尝试是失败的，一开始我以为 nsys的OS runtime曾显示大量poll、read和CPU busy区间，可以做一下优化.
但隔离warm-up后，正式100次调用的核心仍是同一个GPU kernel. 因此又分别测试：
| 尝试 | 观测 | 决定 |
|---|---|---|
cudaDeviceScheduleBlockingSync |
脚本median 0.834 ms，kernel median 0.804 ms；CPU出现sem_wait，GPU时间不变 |
仅保留为profile选项 |
| warm-up后再开始capture | 脚本median 0.833 ms，kernel median 0.803 ms；排除JIT和初始化 | 保留为测量方法，不改student路径 |
| 批量提交后统一同步，关闭逐次polling | 同步点减少，但median退化到约0.859 ms | 不采用 |
所以CPU等待是profile可读性和多进程CPU占用的热点，不是student GPU kernel得分的主要热点.
到目前为止已经是112分了，接下来尝试：
拆分bar_finish¶
当前bar_finish的同步过程当前一个CTA有四组参与chunk流水的线程：
bar_finish的arrive_count=416，正好要求上面四组线程全部到达：
当前每个chunk末尾的过程可以画成：
也就是说，state group先计算\(\gamma_\ell S_{[c]}\)，然后在bar_finish等待value、output和store三组全部结束，最后才执行：
记：
则state update实际只需要：
它不依赖\(O_{[c]}\)的最终GEMM，也不依赖\(O_{[c-1]}\)是否已经写回global memory. 因此让state group等待整个bar_finish包含了两个不必要的依赖：output GEMM完成和上一个output写回完成.
考虑新增一个只负责“decayed value已经生成”的named barrier：
value group完成下面的shared-memory写入后立刻通知state group：
for row, dim_v in T.Parallel(CHUNK_SIZE, block_dv):
value_fragment[row, dim_v] *= gate_decay_shared[row]
T.copy(value_fragment, value_decay_shared)
T.barrier_arrive(bar_decay_ready)
state group不再参与bar_finish，而是等待bar_decay_ready：
T.barrier_wait(bar_decay_ready, chunk % 2)
T.gemm(
k_shared[chunk % 2, :, :],
value_decay_shared,
state_fragment,
transpose_A=True,
clear_accum=False,
)
修改后的数据流变成：
这样state GEMM可以和output GEMM以及上一个chunk的output store重叠.
state group退出bar_finish后，原barrier只剩：
所以需要同时把：
改成：
bar_start仍保持416，因为进入下一个chunk以前，state、value、output和store四组仍需要在同一个chunk phase上对齐.
新的偏序关系为：
数学依赖没有改变，因此理论上是可行的.
从运行结果上看，稍稍提升了一点，达到了113分，可以看出在state较长较宽的样例点上表现没那么好：
{
"cases": [
{
"label": "short_tail_state",
"medianMs": 0.098816,
"public": true,
"score": 120,
"status": "PASS"
},
{
"label": "chain_equal",
"medianMs": 0.283888,
"public": true,
"score": 115.0696,
"status": "PASS"
},
{
"label": "parallel_equal",
"medianMs": 0.268064,
"public": true,
"score": 118.1449,
"status": "PASS"
},
{
"label": "parallel_gva",
"medianMs": 0.22816,
"public": true,
"score": 120,
"status": "PASS"
},
{
"label": "long_low_gva",
"medianMs": 1.400816,
"public": true,
"score": 106.539,
"status": "PASS"
},
{
"label": "batch_split_gva",
"medianMs": 1.181264,
"public": true,
"score": 105.9405,
"status": "PASS"
},
{
"label": "wide_gva_state",
"medianMs": 2.17944,
"public": true,
"score": 102.2686,
"status": "PASS"
},
{
"label": "deep_gva_state",
"medianMs": 2.438736,
"public": true,
"score": 103.2178,
"status": "PASS"
},
{
"label": "hidden-1",
"medianMs": 0.100064,
"public": false,
"score": 120,
"status": "PASS"
},
{
"label": "hidden-2",
"medianMs": 0.293152,
"public": false,
"score": 113.9614,
"status": "PASS"
},
{
"label": "hidden-3",
"medianMs": 0.236256,
"public": false,
"score": 120,
"status": "PASS"
},
{
"label": "hidden-4",
"medianMs": 1.463008,
"public": false,
"score": 105.4109,
"status": "PASS"
}
],
"commandError": null,
"hiddenScore": 114.8431,
"p120": 2,
"publicScore": 111.3976,
"repetitions": 100,
"sourceRevision": "02dc5ef-r2",
"summary": "Lab 3 score 113/120",
"warmup": 10,
"weights": {
"hidden": 0.4,
"public": 0.6
}
}
(未完成)插桩与热点定位¶
emm，这段是Claude 5.0 Sonnet教我的，似乎是叫这个名字.
上面的优化完了之后得到这个热点图：
Claude建议我：
-
用 NVTX 标注把 0~2.3s 这段 CPU 活动打上范围标签，或者直接在 Python 代码里加 profiling（
cProfile/py-spy），确认这 2.3 秒具体花在哪个函数上； -
如果是一次性的初始化/编译开销，同样可以靠 warm-up 挪出计时窗口；如果打榜本身就是测"从进程启动到结束"的总时长（不允许 warm-up 隔离），那就必须真正压缩这段准备时间本身（比如预编译、缓存、减少 import 开销、提前触发懒加载）；
- 之后再看 2.3s~4.5s 之间三段 kernel 执行之间的间隔能不能进一步压缩或重叠——这才是能实际反映在榜单分数上的改动
但是我也没啥力气继续搞了，113分收手了，等后面有空再看.
